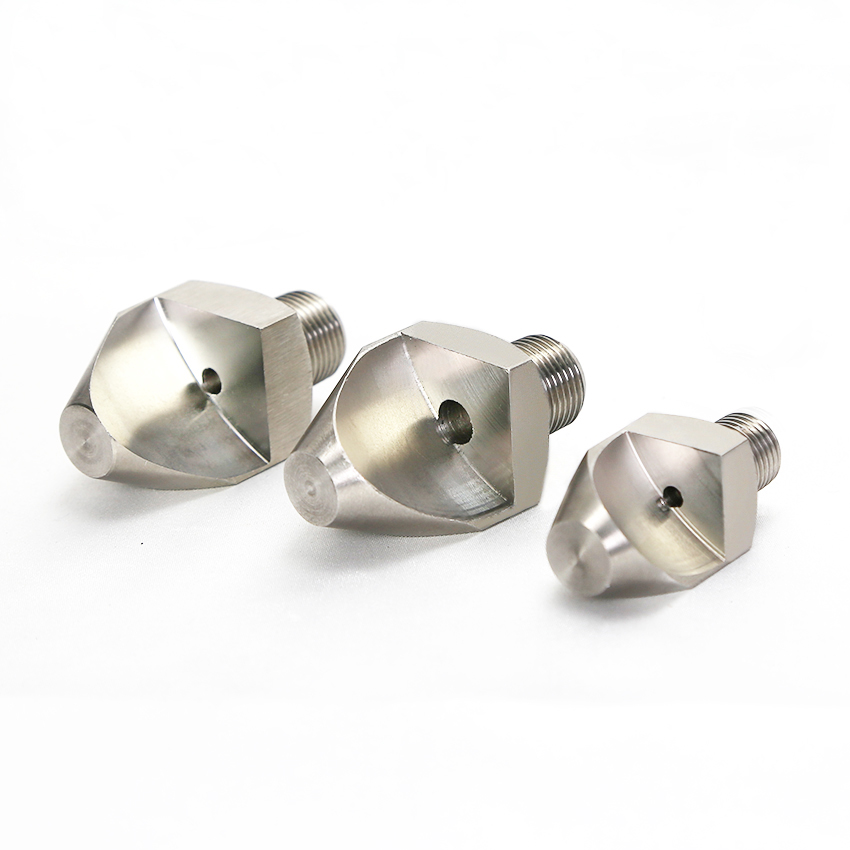

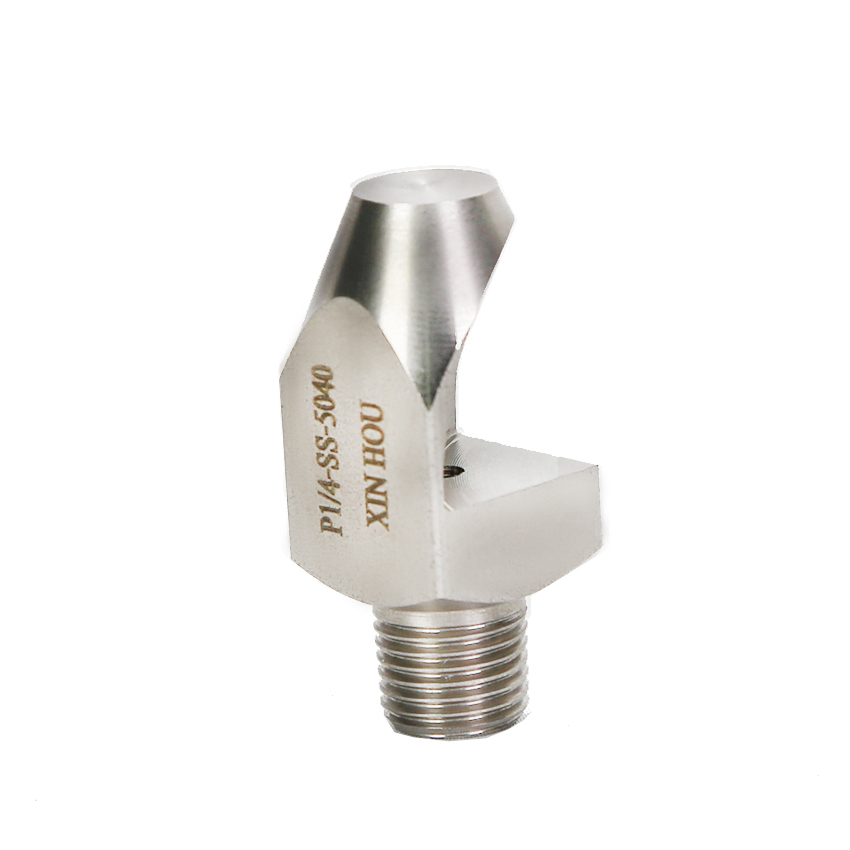

V Узкоугольный дефлектор Плоская веерная форсунка

Уникальная конструкция процесса отклонения, большой и беспрепятственный отклоняющий канал могут в определенной степени уменьшить явление блокировки.Когда капли воды выбрасываются из отверстия сопла, они быстро выбрасываются через отводящую поверхность, образуя веерообразную форму распыления под узким углом с высокой силой удара и определенным углом отклонения вдоль оси сопла.

Материал

● нержавеющая сталь 304.
● нержавеющая сталь 316.
● Закаленная нержавеющая сталь 416.
● Латунь
● Пластик

штат:



Запрос цены

Описание продукта

V Узкоугольный дефлектор ПЛОСКИЕ ВЕНТИЛЯТОРНЫЕ СОПЛО

Уникальная конструкция процесса отклонения, большой и беспрепятственный отклоняющий канал могут в определенной степени уменьшить явление блокировки.Когда капли воды выбрасываются из отверстия сопла, они быстро выбрасываются через отводящую поверхность, образуя узкоугольную веерообразную форму распыления с высокой силой удара и определенным углом отклонения вдоль оси сопла.

Описание
Модель	V
Схема распыления	Узкоугольные плоские веерные сопла
Размер нити	1/8', 1/4', 3/8', 1/2', 3/4'
Рабочее давление	от 0,3 бар до 35 бар
Скорость потока	0,047-4720 л/мин
Угол распыления	От 15° до 65°
Области применения	Производственное предприятие, Мастерские по ремонту оборудования, Завод по производству продуктов питания и напитков, Фермы, Розничная торговля, Строительные работы, Энергетика и горнодобывающая промышленность, Очистка, охлаждение, мойка
Срок поставки	4 дня после подтверждения оплаты
Оплата	Western Union, Paypal, T/T, Visa, наш банковский счет, онлайн-платеж

Общие приложения

● Очистка гравия

● Обезжиривание

● Мытье фруктов/овощей.

● Высокоэффективная мойка.

● Опрыскивание корпуса бумагоделательной машины.

Особенности дизайна

Функции:

● Форма струи имеет четкие и четкие края.

● Обеспечивает более высокую эффективность, чем другие насадки с узким углом.

● Плоскоструйная струя отклоненного типа.

● Идеально подходит для очистки конвейера.

● Углы распыления от 15° до 50°.

● Равномерное распределение с каплями среднего размера.

● Конструкция быстрого подключения QLVA обеспечивает быструю и простую установку и автоматическую калибровку простым поворотом на 1/4 без инструментов.

Размер сопла

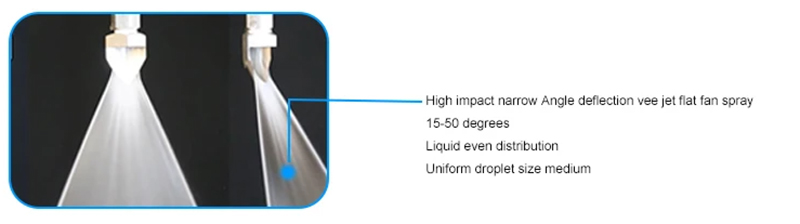

Когда жидкость проходит через сопло, она попадает на поверхность дефлектора и распространяется, образуя плоский рисунок распыления.

Распределение происходит равномерно из центра струи.Сочетание средней и большой скорости потока и узких углов распыла обеспечивает мощное распыление.

Данные о производительности

Угол распыла при давлении 3 бар	Размер нити					Код потока	Диаметр отверстия.(мм)	Скорость потока (л/мин)								Угол распыления			A （мм)	B Угол отклонения
	Размер нити							Скорость потока (л/мин)								Угол распыления
	1/8	1/4	3/8	1/2	3/4			1 бар	2 бар	3 бар	4 бар	5 бар	6 бар	7 бар	10 бар	1 бар	3 бар	7 бар
50°		●				05	1.3	1.1	1.6	2.0	2.3	2.6	2.8	3.0	3.6	33°	50°	60°	31	60°
		●				10	1.9	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	34°	50°	60°	31	60°
		●	●			25	3.0	5.7	8.1	9.9	11.4	12.7	14.0	15.1	18.0	42°	50°	59°	41.5	42°
		●	●			40	3.8	9.1	12.9	15.8	18.2	20	22	24	29	39°	50°	60°	47	45°
			●			60	4.6	13.7	19.3	24	27	31	33	36	43	42°	50°	53°	55	37°
			●			100	5.9	23	32	39	46	51	56	60	72	43°	50°	55°	72	40°
			●			125	6.6	28	40	49	57	64	70	75	90	38°	50°	55°	72	38°
			●			160	7.5	36	52	63	73	80	89	96	115	44°	50°	55°	72	37°
			●			200	8.4	46	64	79	91	102	112	121	144	46°	50°	53°	72	32°
40°			●			40	3.8	9.1	12.9	15.8	18.2	20	22	24	29	31°	40°	50°	60.5	35°
			●			50	4.2	11.4	16.1	19.7	23	25	28	30	36	31°	40°	49°	63.5	33°
			●			60	4.6	13.7	19.3	24	27	31	33	36	43	32°	40°	49°	72	33°
			●			70	5.0	16.0	23	28	32	36	39	42	50	32°	40°	49°	75.5	29°
			●			80	5.3	18.2	26	32	36	41	45	48	58	32°	40°	48°	77	26°
			●			90	5.6	21	29	36	41	46	50	54	65	34°	40°	44°	77	28°
			●			100	5.9	23	32	39	46	51	56	60	72	35°	40°	44°	86.5	28°
35°	●					04	1.2	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	20°	35°	41°	23	40°
		●				10	1.9	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	18°	35°	39°	36.5	36°
		●	●			20	2.7	4.6	6.4	7.9	9.1	10.2	11.2	12.1	14.4	24°	35°	39°	42	30°
			●			25	3.0	5.7	8.1	9.9	11.4	12.7	14.0	15.1	18.0	24°	35°	39°	49	28°
			●			30	3.3	6.8	9.7	11.8	13.7	15.3	16.8	18.1	22	26°	35°	39°	52.5	28°
			●			40	3.8	9.1	12.9	15.8	18.2	20	22	24	29	28°	35°	38°	58	26°
			●			50	4.2	11.4	16.1	19.7	23	25	28	30	36	31°	35°	38°	63.5	23°
				●		60	4.6	13.7	19.3	24	27	31	33	36	43	29°	35°	39°	73	27°
				●		80	5.3	18.2	26	32	36	41	45	48	58	26°	35°	40°	81	24°
				●		100	5.9	23	32	39	46	51	56	60	72	26°	35°	40°	89	19°
					●	160	7.5	36	52	63	73	82	89	96	115	26°	35°	40°	114	23°
					●	200	8.4	46	64	79	91	102	112	121	144	25°	35°	40°	122	22°
25°		●				40	3.8	9.1	12.9	15.8	18.2	20	22	24	29	15°	25°	34°	65	25°
15°		●				10	1.9	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2		15°	23°	47.5	22°
		●				20	2.7	4.6	6.4	7.9	9.1	10.2	11.2	12.1	14.4		15°	19°	54	19°
			●			30	3.3	6.8	9.7	11.8	13.7	15.3	16.8	18.1	22	6°	15°	24°	72	25°
			●			40	3.8	9.1	12.9	15.8	18.2	20	22	24	29	8°	15°	21°	92	18°
			●			50	4.2	11.4	16.1	19.7	23	25	28	30	36	9°	15°	20°	90.5	15°
				●		60	4.6	13.7	19.3	24	27	31	33	36	43	10°	15°	19°	125	14°
				●		80	5.3	18.2	26	32	36	41	45	48	58	11°	15°	18°	130	14°
				●		100	5.9	23	32	39	46	51	56	60	72	11°	15°	18°	131	14°
					●	200	8.4	46	64	79	91	102	112	121	144	12°	15°	18°	191	14°
