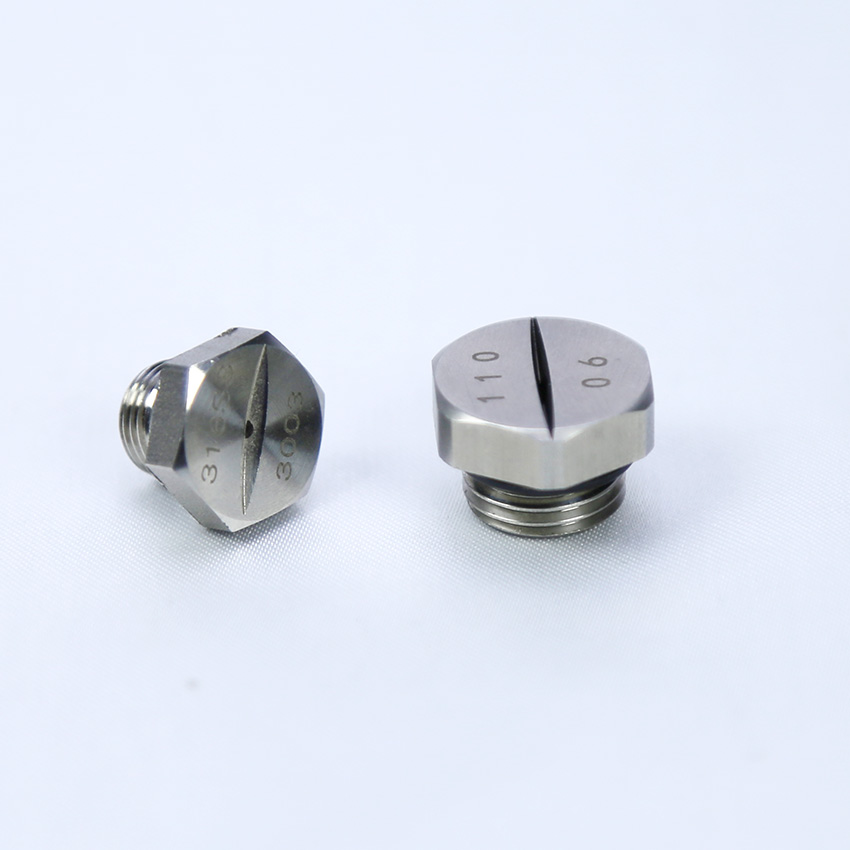

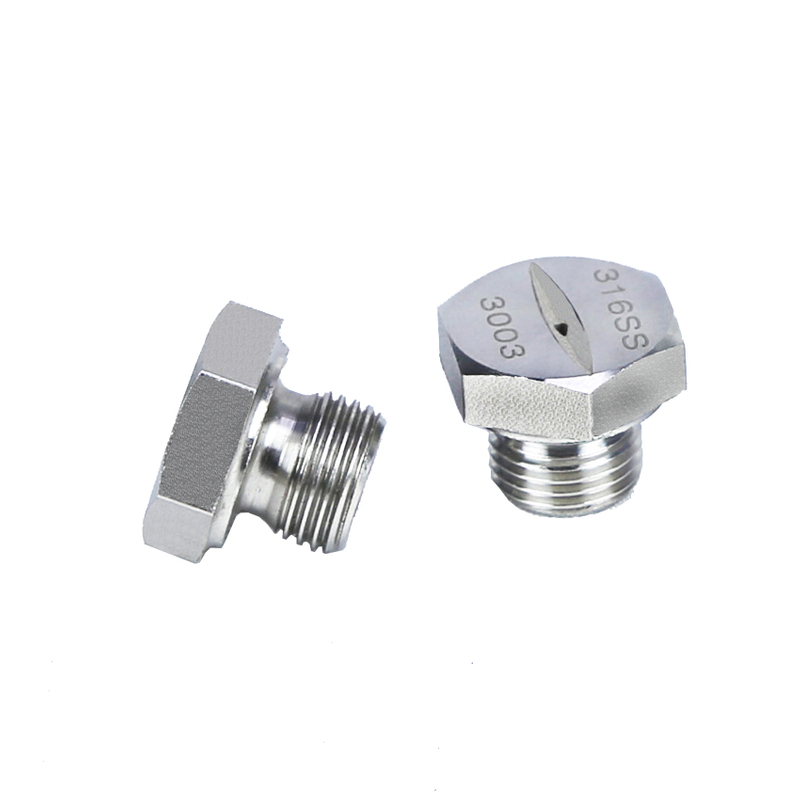

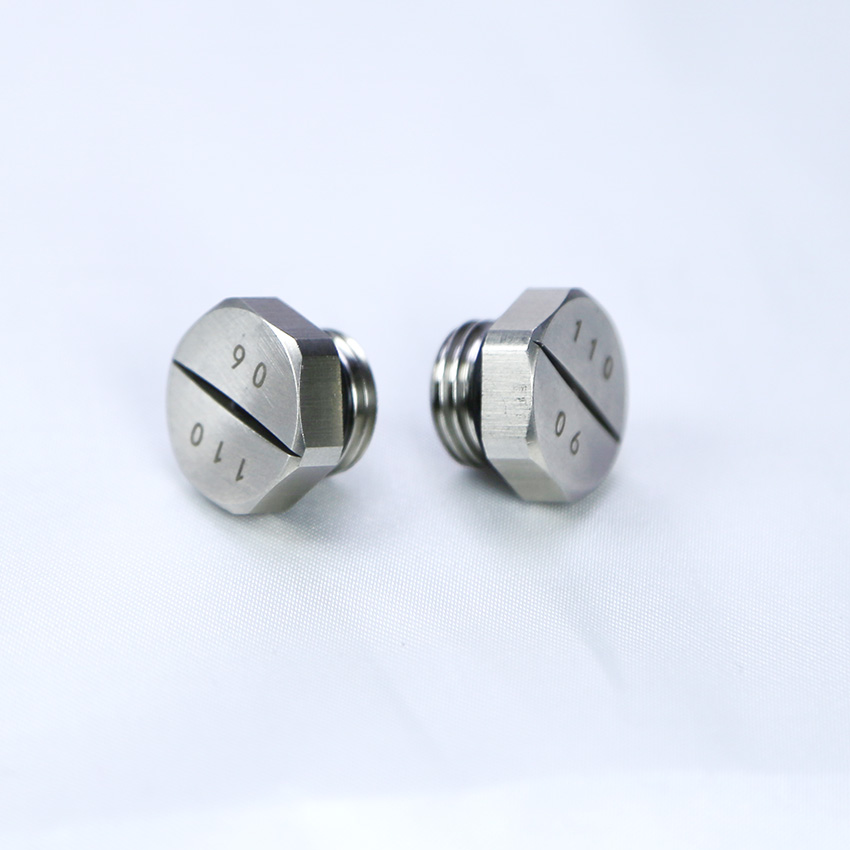

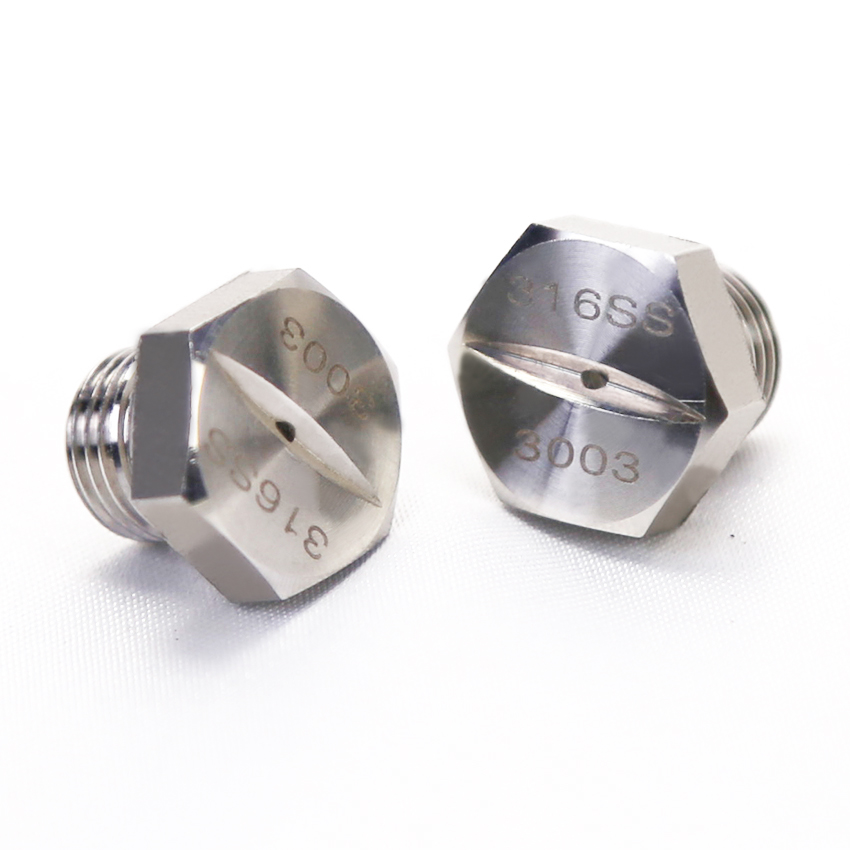

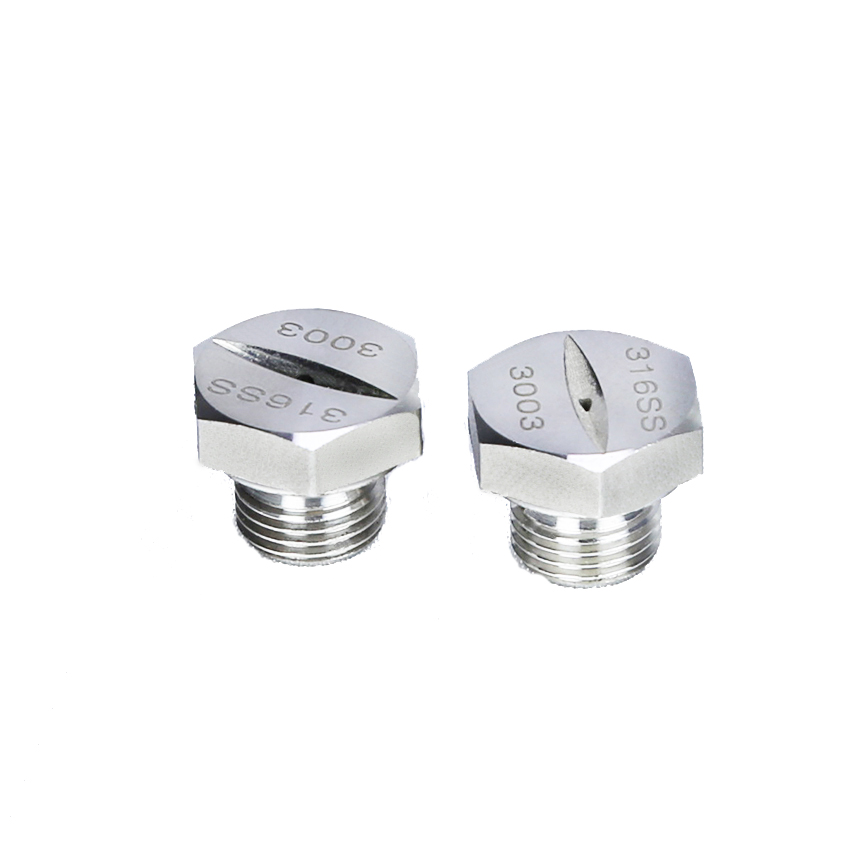

Плоскоструйная форсунка компактного дизайна NFS

Форма плоского веера действует как линия распыления, с более высокой силой воздействия, чем модели с полным или полым конусом, но не такая высокая, как у форсунки со сплошной струей.Размер капель, образуемых этой форсункой, больше, чем у конусных форсунок, хотя некоторые плоскоструйные форсунки с воздушным распылением могут давать очень мелкие капли.Чтобы покрыть площадь, плоскоструйному соплу требуется определенная форма относительного движения, часто достигаемая конвейером, перемещающим продукты под серией плоскоструйных распылителей.Альтернативно, само сопло может находиться в движении, чтобы обеспечить полное покрытие.

Материал

● Латунь
● Нержавеющая сталь 303.
● Нержавеющая сталь 304.
● нержавеющая сталь 316.

штат:



Запрос цены

Описание продукта

ПЛОСКИЕ ВЕНТИЛЯТОРНЫЕ ФОРСУНКИ КОМПАКТНОЙ КОНСТРУКЦИИ NFS

Описание
Модель	NFS
Схема распыления	Стандартные плоскоструйные форсунки
Размер нити	1/8', 1/4', 3/8'
Рабочее давление	от 0,3 до 35 бар
Скорость потока	л/мин
Угол распыления	От 0° до 110°
Приложение	охлаждение, закалка, мочалки, пылезащита, огнестойкость
Срок поставки	4 дня после подтверждения оплаты
Оплата	Western Union, Paypal, T/T, Visa, наш банковский счет, онлайн-платеж

Общие приложения

● Очистка

● Промывка

● Покрытие

● Стирка

● Мойка под давлением

● Подготовка поверхности

Особенности дизайна

Функции:

● Компактная конструкция, подходящая для установки в узких местах.Стабильный угол распыла.

● Маленькие плоскоструйные форсунки NFS Stubby обеспечивают линейное распыление.

● Диапазон размеров резьбы от 1/8 дюйма до 2 дюймов с типом резьбы BSPT или NPT.

● Стабильный угол распыления с равномерным параболическим распределением жидкости.

● Распылительные трубы, оснащенные этими форсунками, обеспечивают чрезвычайно равномерное общее распределение жидкости.

Аксессуары

Пластиковый поворотный шаровой шарнир

Монтажный зажим

Регулируемый шаровой шарнир

Разъемный разъем с проушиной

Переходник «папа-мама»

Фильтр для малого потока

Данные о производительности

Угол распыления	Код потока	Диаметр отверстия.	Скорость потока (л/мин)											Угол распыления
			1 (галлон США) = 3,785 л; 1 (британский галлон) = 4,546 л											Угол распыления
			0,3 бар	1 бар	2 бар	3бар	4бар	5бар	6бар	7бар	10 бар	20 бар	35 бар	3 бар
110°	11001	0.66	0.12	0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3	110°
	11015	0.79	0.19	0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	11002	0.91	0.25	0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	11003	1.1	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	11004	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	11005	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	11006	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	11008	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	11010	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	11015	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	11020	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
95°	Код потока	Диаметр отверстия	0,3 бар	1 бар	2 бар	3бар	4бар	5бар	6бар	7бар	10 бар	20 бар	35 бар	Угол распыления (3 бар)
	950050	0.46		0.11	0.16	0.2	0.23	0.25	0.28	0.3	0.36	0.51	0.67	95°
	9501	0.66	0.12	0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3
	95015	0.79	0.19	0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	9502	0.91	0.25	0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	9503	1.1	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	9504	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	9505	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	9506	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	9508	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	9510	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	9515	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	9520	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	9530	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	9540	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	9550	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	9560	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	9570	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	95100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	95150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
80°	Код потока	Диаметр отверстия	0,3 бар	1 бар	2 бар	3бар	4бар	5бар	6бар	7бар	10 бар	20 бар	35 бар	Угол распыления (3 бар)
	800050	0.46		0.11	0.16	0.2	0.23	0.25	0.28	0.3	0.36	0.51	0.67	80°
	800067	0.53		0.15	0.22	0.26	0.31	0.34	0.37	0.4	0.48	0.68	0.9
	8001	0.66	0.12	0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3
	80015	0.79	0.19	0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	8002	0.91	0.25	0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	8003	1.1	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	8004	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	8005	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	8006	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	8008	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	8010	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	8015	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	8020	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	8030	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	8040	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	8050	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	8060	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	8070	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	80100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	80150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	80200	8.7	25	46	64	79	91	102	112	121	144	205	270
	80400	12.7	50	91	129	158	182	205	225	240.0	290	410	540
73°	Код потока	Диаметр отверстия	0,3 бар	1 бар	2 бар	3бар	4бар	5бар	6бар	7бар	10 бар	20 бар	35 бар	Угол распыления (3 бар)
	730077	0.56		0.18	0.25	0.3	0.35	0.39	0.43	0.46	0.55	0.78	1.0	73°
	730154	0.81	0.19	0.35	0.5	0.61	0.7	0.78	0.86	0.93	1.1	1.6	2.1
	730231	1.0	0.29	0.53	0.74	0.91	1.1	1.2	1.3	1.4	1.7	2.4	3.1
	730308	1.1	0.38	0.7	0.99	1.2	1.4	1.6	1.7	1.90	2.2	3.1	4.2
	730462	1.4	0.58	1.1	1.5	1.8	2.1	2.4	2.6	2.8	3.3	4.7	6.2
	730770	1.8	0.96	1.8	2.5	3.0	3.5	3.9	4.3	4.6	5.5	7.8	10.4
65°	Код потока	Диаметр отверстия	0,3 бар	1 бар	2 бар	3бар	4бар	5бар	6бар	7бар	10 бар	20 бар	35 бар	Угол распыления (3бар)
	650017	0.28			0.05	0.06	0.07	0.08	0.09	0.1	0.12	0.17	0.23
	650033	0.38			0.11	0.13	0.15	0.17	0.18	0.2	0.24	0.34	0.44	65°
	650050	0.46		0.11	0.16	0.2	0.23	0.25	0.28	0.3	0.36	0.51	0.67
	650067	0.53		0.15	0.22	0.26	0.31	0.34	0.37	0.4	0.48	0.68	0.9
	6501	0.66	0.12	0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3
	65015	0.79	0.19	0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	6502	0.91	0.25	0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	6503	1.1	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	6504	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	6505	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	6506	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	6508	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	6510	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	6515	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	6520	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	6530	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	6540	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	6550	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	6560	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	6570	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	65100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	65150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	65200	8.7	25	46	64	79	91	102	112	121	144	205	270
50°	Код потока	Диаметр отверстия	0,3 бар	1 бар	2 бар	3бар	4бар	5 бар	6бар	7бар	10 бар	20 бар	35 бар	Угол распыления (3 бар)
	5001	0.66	0.12	0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3	50°
	50015	0.79	0.19	0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	5002	0.91	0.25	0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	5003	1.1	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	5004	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	5005	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	5006	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	5008	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	5010	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	5015	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	5020	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	5030	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	5040	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	5050	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	5060	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	5070	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	50100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	50150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	50200	8.7	25	46	64	79	91	102	112	121	144	205	270
40°	Код потока	Диаметр отверстия	0,3 бар	1 бар	2 бар	3бар	4бар	5бар	6бар	7бар	10 бар	20 бар	35 бар	Угол распыления (3 бар)
	4001	0.66		0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3	40°
	40015	0.79		0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	4002	0.91		0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	4003	1.1		0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	4004	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	4005	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	4006	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	4008	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	4010	2.0	1.2	2.3	3.2	3.9		5.1	5.6	6.0	7.2	10.2	13.5
	4015	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	4020	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	4030	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	4040	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	4050	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	4060	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	4070	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	40100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	40150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	40200	8.7	25	46	64	79	91	102	112	121	144	205	270
25°	Код потока	Диаметр отверстия	0,3 бар	1 бар	2 бар	3бар	4бар	5бар	6бар	7бар	10 бар	20 бар	35 бар	Угол распыления (3 бар)
	2501	0.66			0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3	25°
	25015	0.79			0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	2502	0.91		0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	2503	1.1		0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	2504	1.3		0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	2505	1.4		1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	2506	1.6		1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	2508	1.8		1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	2510	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	2515	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	2520	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	2530	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	2540	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	2550	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	2560	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	2570	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	25100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	25150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	25200	8.7	25	46	64	79	91	102	112	121	144	205	270
	25500	13.1	62	114	161	197	230	255	280	300	360	510	680
	25750	15.9	94	171	240	295	340	385	420	455	540	770	1010
	251000	18.7	125	230	325	395	455	510	560	610	720	1020	1350
15°	Код потока	Диаметр отверстия	0,3 бар	1 бар	2 бар	3бар	4бар	5 бар	6бар	7бар	10 бар	20 бар	35 бар	Угол распыления (3 бар)
	1501	0.66			0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3	15°
	15015	0.79			0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	1502	0.91			0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	1503	1.1			0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	1504	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	1505	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	1506	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	1508	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	1510	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	1515	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	1520	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	1530	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	1540	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	1550	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	1560	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	150	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	15100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	15150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	15200	8.7	25	46	64	79	91	102	112	121	144	205	270
	15250	9.5	31	57	81	99	114	127	140	151	180	255	340
	15500	13.1	62	114	161	197	230	255	280	300	360	510	680
	15750	15.9	94	171	240	295	340	385	420	455	540	770	1010
	151000	18.7	125	230	325	395	455	510	560	610	720	1020	1350
0°	Код потока	Диаметр отверстия	0,3 бар	1 бар	2 бар	3бар	4бар	5 бар	6бар	7бар	10 бар	20 бар	35 бар	Угол распыления (3 бар)
	0003	1.0	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0	0°
	0004	1.2	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	0005	1.3	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	0006	1.5	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	0008	1.7	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	0010	1.9	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	0015	2.3	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	0020	27	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	0030	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	0040	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	0050	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	0060	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	0070	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	00100	6.0	12.5	23	32	39	46	51	56	60.0	72	102	135
	00150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	00200	8.3	25	46	64	79	91	102	112	121	144	205	270
	00250	9.5	31	57	81	99	114	127	140	151	180	255	340
	00350	11.1	44	80	113	138	160	178	195	210	255	360	475
	00700	15.5	87	160	225	275	320	355	390	420	510	720	950
	001000	18.7	125	230	325	395	455	510	560	610	720	1020	1350

на:

под:

Плоскоструйная форсунка компактного дизайна NFS

сопутствующие товары

Продукты

Отрасли

Приложения

Услуги

Ресурсы

Компания
