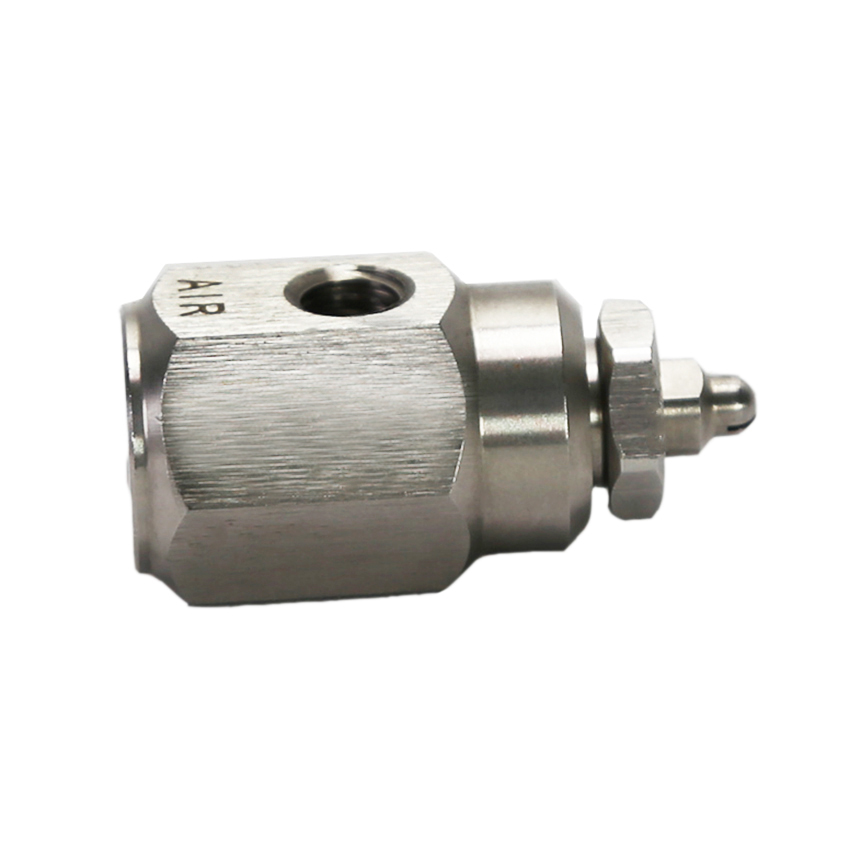

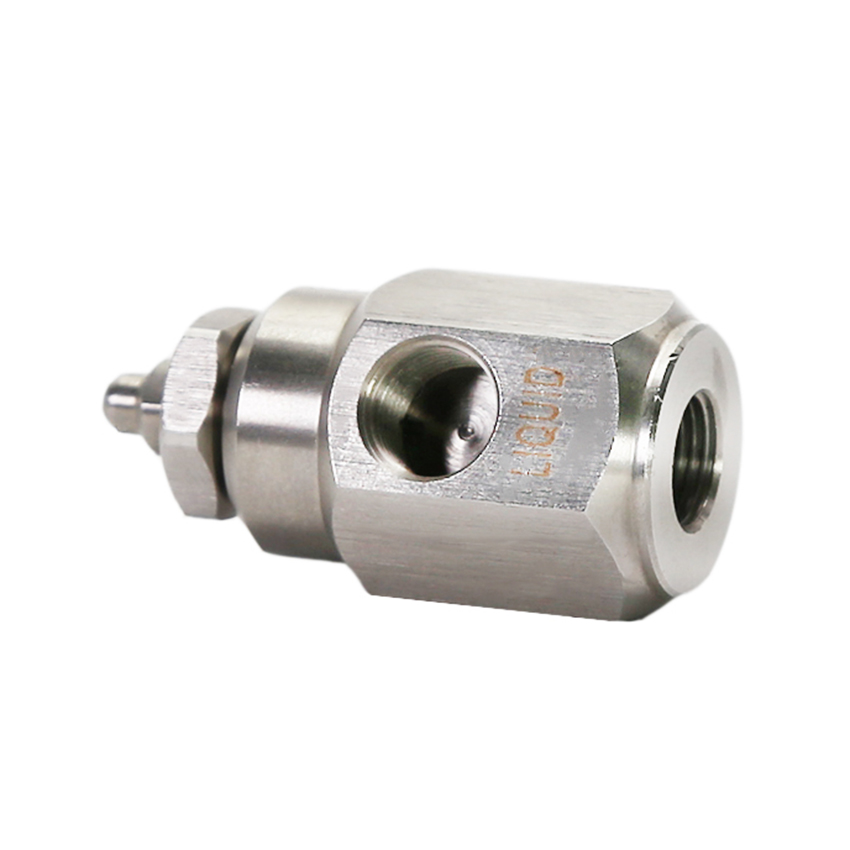

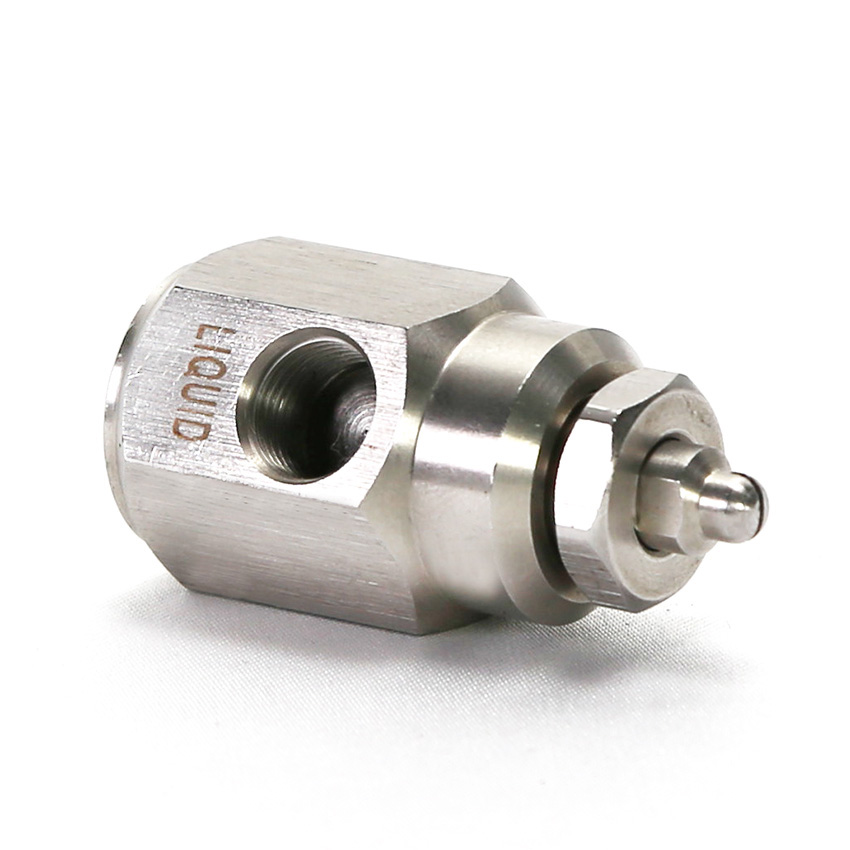

Воздушное распылительное сопло мини-типа

Материал

● Нержавеющая сталь

штат:



Запрос цены

Описание продукта

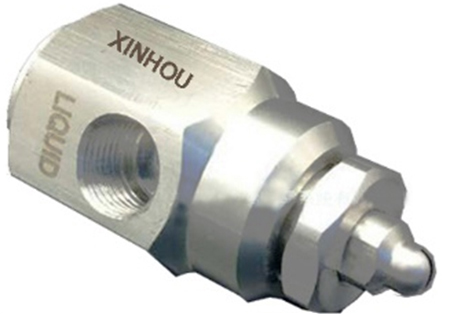

Сопло распыления воздуха мини-типа CB1MV

Особенности дизайна

Функции:

● Корпуса 1/8JJ имеют впускные отверстия для жидкости и воздуха на противоположных сторонах корпусов сопел.

● Форсунки компактной конструкции или мини-типа состоят из корпуса форсунки и распылительной установки.

● Доступен широкий выбор распылительных установок с различными схемами распыления.

● Распространенные материалы: нержавеющая сталь.

● Спрей представляет собой мелко распыленный туман или туман.

● Давление воздуха и жидкости обычно составляет 2–3 бар.

Общие приложения

● Нанесение покрытия, охлаждение, увлажнение.

● Охлаждение газа

● Смазка, увлажнение

● Запотевание, запотевание

● Пылеподавление

Данные о производительности

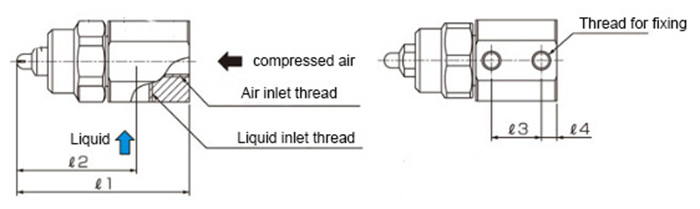

Расход воздухаДиапазон	Размер (мм)					Размер нити
	Л1	Л2	Л3	Л4	h	Сжатый воздух	Жидкость	Крепежная нить
01	27.7	19.2	8	2.5	13	М5×3	М5×3	М3×2
02	28	19.5
04	31.3	22.8
075	32.6	24.1

Данные о производительности

CB1MV

Стиль №.	Спрей Угол ※1	Воздух потребление код	Давление воздуха (МПа)	Емкость жидкости (л/час) Производительность по воздуху (НЛ/мин)				Ширина распыления (мм) ※2			Средний размер частиц (㎛)	Диаметр прохода (мм)
								Ширина распыления (мм) ※2				Диаметр прохода (мм)
				Давление жидкости (МПа)				Давление жидкости (МПа)				сопло рот	разъем
				0.15	0.2	0.25	0.3	0.1	0.15	0.25		сопло рот	жидкость	воздух
CBIMV11001	110°	01	0.2	2,8/5,3	—	—	—	280	330	—	20	0.2	0.6	0.5
			0.3	1,1/9,5	2,3/8,4	4/6,5	—	240	250	380	ʅ
			0.4	0,6/12,4	1,1/12	2.2/11	3,3/9,6	—	220	300	100
CBIMV11002		02	0.2	5,3/11	—	—	—	280	340	—	20	0.2	0.9	0.7
			0.3	2,5/19	4,6/17	8,3/12	14,3/7	220	250	420	ʅ
			0.4	1,4/25	2,3/24	4.0/23	6,3/20	—	230	340	100
CBIMV11004		04	0.2	9,5/20	17.0/13	—	—	300	360	—	20	0.3	0.9	0.9
			0.3	4,7/35	8,5/31	13.1/27	19,6/20	230	270	430	ʅ
			0.4	2,8/45	4,8/44	7,7/41	11.4/37	—	250	350	100
CBIMV11075		075	0.2	18,4/42	33,3/29	—	—	320	380	—	20	0.5	1.2	1.4
			0.3	8,8/71	15,5/64	24.3/54	38,5/40	240	300	450	ʅ
			0.4	5,6/91	9.1/89	14,8/82	21.8/74	—	270	370	100
CBIMV8001	80°	01	0.2	2,8/5,3	—	—	—	220	250	—	20	0.2	0.6	0.5
			0.3	1,1/9,5	2,3/8,4	4/6,5	—	140	200	250	ʅ
			0.4	0,6/12,4	1,1/12	2.2/11	3,3/9,6	—	140	220	100
CBIMV8002		02	0.2	5,3/11	—	—	—	200	260	—	20	0.3	0.9	0.7
			0.3	2,5/19	4,6/17	8,3/12	14,3/7	170	210	300	ʅ
			0.4	1,4/25	2,3/24	4.0/23	6,3/20	—	200	250	100
CBIMV8004		04	0.2	9,5/20	17.0/13	—	—	200	260	—	20	0.4	0.9	0.9
			0.3	4,7/35	8,5/31	13.1/27	19,6/20	170	210	310	ʅ
			0.4	2,8/45	4,8/44	7,7/41	11.4/37	—	200	260	100
CBIMV80075		075	0.2	18,4/42	33,3/29	—	—	200	270	—	20	0.6	1.2	1.4
			0.3	8,8/71	15,5/64	24.3/54	38,5/40	170	210	310	ʅ
			0.4	5,6/91	9.1/89	14,8/82	21.8/74	—	200	260	100
CBIMV4501	45°	01	0.2	2,8/5,3	—	—	—	120	150	—	20	0.3	0.6	0.5
			0.3	1,1/9,5	2,3/8,4	4/6,5		80	110	150	ʅ
			0.4	0,6/12,4	1,1/12	2.2/11	3,3/9,6	—	70	120	100
CBIMV4502		02	0.2	5,3/11	—	—	—	100	130	—	20	0.4	0.9	0.7
			0.3	2,5/19	4,6/17	8,3/12	14,3/7	80	110	150	ʅ
			0.4	1,4/25	2,3/24	4.0/23	6,3/20	—	100	130	100
CBIMV4504		04	0.2	9,5/20	17.0/13	—	—	100	130	—	20	0.5	0.9	0.9
			0.3	4,7/35	8,5/31	13.1/27	19,6/20	80	110	150	ʅ
			0.4	2,8/45	4,8/44	7,7/41	11.4/37	—	100	130	100
CBIMV45075		075	0.2	18,4/42	33,3/29	—	—	100	140	—	20	0.9	1.2	1.4
			0.3	8,8/71	15,5/64	24.3/54	38,5/40	80	110	130	ʅ
			0.4	5,6/91	9.1/89	14,8/82	21.8/74	—	100	140	100

Примечание:

※1 Угол распыления: давление воздуха составляет 0,3 МПа. Давление жидкости составляет 0,1 МПа.

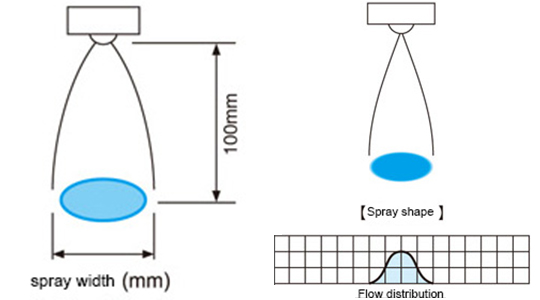

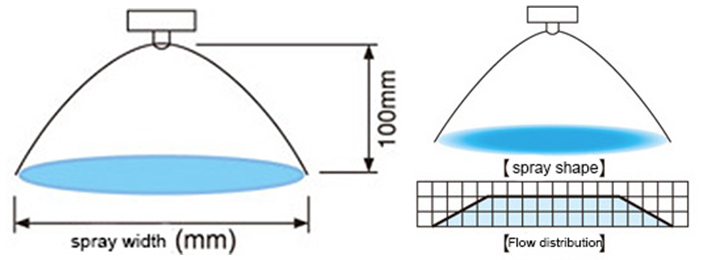

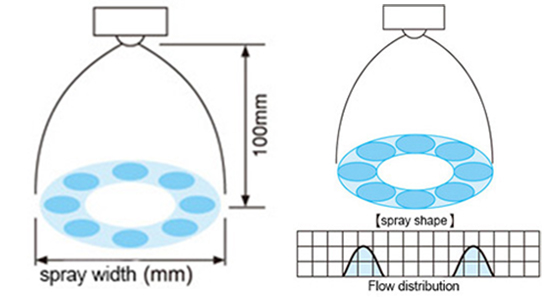

※2 Ширина распыления: при расстоянии распыления 100 мм.

Сопло распыления воздуха мини-типа CB1MV / J

Данные о производительности

СВ1МК

Стиль №.	Спрей Угол ※1	Воздух потребление код	Давление воздуха (МПа)	Емкость жидкости (л/час) Производительность по воздуху (НЛ/мин)				Ширина распыления (мм) ※2			Средний размер частиц (㎛)	Диаметр прохода (мм)
								Ширина распыления (мм) ※2				Диаметр прохода (мм)
				Давление жидкости (МПа)				Давление жидкости (МПа)				сопло рот	разъем
				0.15	0.2	0.25	0.3	0.1	0.15	0.25		сопло рот	жидкость	воздух
CBIMK6004	60°	04	0.2	9,5/20	—	—	—	140	160	—	20	0.5	0.9	0.9
			0.3	4,7/35	8,5/31	13.1/27	19,6/20	130	160	170	ʅ
			0.4	2,8/45	4,8/44	7,7/41	11.4/37	—	150	170	100
CBIMK60075		075	0.2	18,4/42	33,3/29	—	—	140	170	—	20	0.7	1.2	1.4
			0.3	8,8/71	15,5/64	24.3/54	38,5/40	130	160	180	ʅ
			0.4	5,6/91	9.1/89	14,8/82	21.8/74	—	150	170	100

CB1MJ

Стиль №.	Спрей Угол ※1	Диапазон потребления воздуха	Давление воздуха (МПа)	Емкость жидкости (л/час) Производительность по воздуху (НЛ/мин)				Ширина распыления (мм) ※2			Средний размер частиц (㎛)	Диаметр прохода (мм)
								Ширина распыления (мм) ※2				Диаметр прохода (мм)
				Давление жидкости (МПа)				Давление жидкости (МПа)				сопло рот	разъем
				0.15	0.2	0.25	0.3	0.1	0.15	0.25		сопло рот	жидкость	воздух
CBIMJ20005	25°	005	0.2	1,5/2,6	—	—	—	25	20	—	20	0.7	0.4	0.3
			0.3	0,6/4,7	1,25/4,1	2/3,2	—	30	30	25	ʅ
			0.4	0,3/6,3	0,55/6	1,1/5,5	1,65/4,8	—	30	30	100
CBIMJ2001		01	0.2	2,8/5,3	—	—	—	25	30	—	20	0.8	0.6	0.5
			0.3	1,1/9,5	2,3/8,4	4/6,5	—	303	30	25	ʅ
			0.4	0,6/12,4	1,1/12	2.2/11	3,3/9,6	—	30	30	100
CBIMJ2002		02	0.2	5,3/11	—	—	—	25	20	—	20	1.1	0.9	0.7
			0.3	2,5/19	4,6/17	8,3/12	14,3/7	30	30	25	ʅ
			0.4	1,4/25	2,3/24	4.0/23	6,3/20	—	30	30	100
CBIMJ2004		04	0.2	9,5/20	17.0/13	—	—	30	25	—	20	1.6	0.9	0.9
			0.3	4,7/35	8,5/31	13.1/27	19,6/20	35	35	30	ʅ
			0.4	2,8/45	4,8/44	7,7/41	11.4/37	—	35	35	100
CBIMJ20075		075	0.2	18,4/42	33.3/29	—	—	30	25	—	20	2.0	1.2	1.4
			0.3	8,8/71	15,5/64	24.3/54	38,5/40	35	35	30	ʅ
			0.4	5,6/91	9.1/89	14,8/82	21.8/74	—	35	35	100

Примечание

※1 Угол распыления: давление воздуха составляет 0,3 МПа. Давление жидкости составляет 0,1 МПа.

※2 Ширина распыления: при расстоянии распыления 100 мм.
