Форсунки для тонкого распыления LNN AAZ
Прорези вихревого ядра заставляют жидкость вращаться по кругу с очень высокой скоростью.Энергия вращательного действия заставляет жидкость распадаться на очень мелкие капли.
По сравнению с форсунками с крыльчаткой и ударными форсунками форсунки с вихревым сердечником имеют более широкое применение.

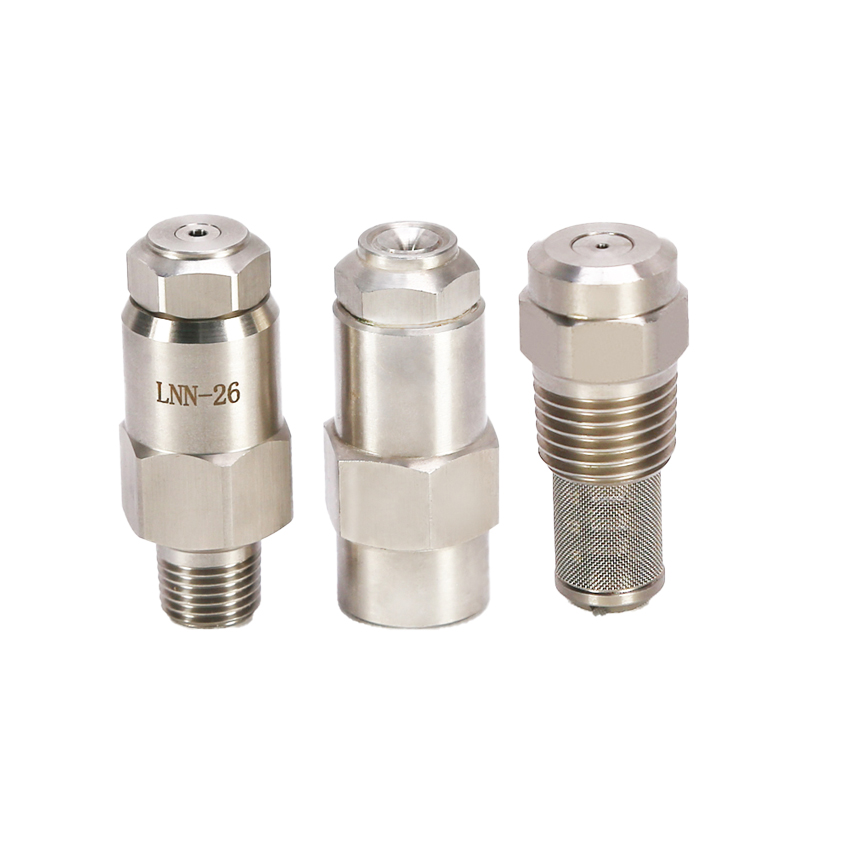

ААЗ-В
Внутренняя резьба 1/4 дюйма, с фильтром внутри
ААЗ-Н
1/4 дюйма, наружная резьба, с фильтром внутри
ААЗ-М
1/4' наружная резьба, с фильтром
| Описание | |
| Модель | ААЗ-З; ААЗ-Н; ААЗ-М |
| Входное соединение | 1/4 дюйма |
| Рабочее давление | 70бар/50бар/20бар/15бар/10бар/6бар/5бар/3бар/2бар |
| Диаметр отверстия. | 2,2 мм/1,9 мм/1,6 мм/1,5 мм/1,1 мм/0,71 мм/0,51 мм/0,41 мм |
| Угол распыления | 91/°90°/89°/88°/86°/85°/84°/82°/81°/79°/78°/77°/75°/74°/73°/72°/70° /65°/62°/45°/35° |
| Приложение | • Охлаждение, увлажнение • Запотевание, запотевание •Пылеподавление |
| Срок поставки | 5 дней после подтверждения оплаты |
| Оплата | Western Union, Paypal, T/T, Visa, наш банковский счет, онлайн-платеж |
Общие приложения
• Охлаждение, увлажнение
• Запотевание, запотевание
•Пылеподавление

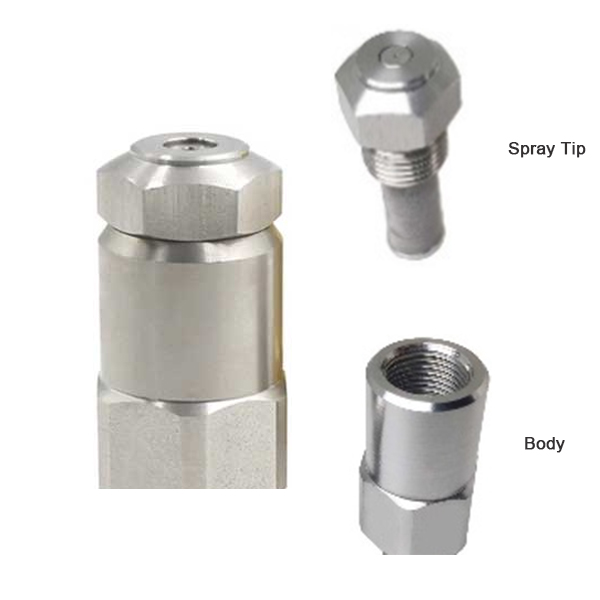

Особенности дизайна
Данные о производительности
| Стиль НЕТ. | Диаметр отверстия. (мм） | Номер ядра | Расход (л/ч) | Угол распыления | ||||||||||
| ААЗ-В | ААЗ-Н | ААЗ-М | ||||||||||||
| 2бар | 5бар | 10 бар | 15 бар | 20 бар | 50 бар | 70бар | 3бар | 6бар | 20 бар | |||||
| 1/4ААЗ W0.60 | 1/4ААЗ №0,60 | 1/4ААЗ М0.60 | 0.41 | 206 | 4.3 | 5.3 | 6.1 | 9.7 | 11.4 | 35° | 65° | |||
| 1/4ААЗ W1 | 1/4ААЗ Н1 | 1/4ААЗ М1 | 0.51 | 210 | 5.1 | 7.2 | 8.8 | 10.2 | 16.1 | 19.1 | 45° | 62° | 72° | |
| 1/4ААЗ W1.5 | 1/4ААЗ Н1,5 | 1/4ААЗ М1,5 | 0.51 | 216 | 4.8 | 7.6 | 10.8 | 13.2 | 15.3 | 24 | 29 | 65° | 70° | 72° |
| 1/4ААЗ W2 | 1/4ААЗ Н2 | 1/4ААЗ М2 | 0.71 | 216 | 6.4 | 10.2 | 14.4 | 17.7 | 20 | 32 | 38 | 70° | 75° | 77° |
| 1/4ААЗ W3 | 1/4ААЗ Н3 | 11/4ААЗ М3 | 0.71 | 220 | 9.7 | 15.3 | 22 | 26 | 31 | 48 | 57 | 65° | 70° | 73° |
| 1/4ААЗ W4 | 1/4ААЗ Н4 | 1/4ААЗ М4 | 1.1 | 220 | 12.9 | 20 | 29 | 35 | 41 | 64 | 76 | 72° | 81° | 84° |
| 1/4ААЗ W6 | 1/4АА N6 | 1/4ААЗ М6 | 1.1 | 225 | 19.3 | 31 | 43 | 53 | 61 | 97 | 114 | 73° | 79° | 81° |
| 1/4ААЗ W8 | 1/4АА N8 | 1/4ААЗ М8 | 1.5 | 225 | 26 | 41 | 58 | 71 | 82 | 129 | 153 | 85° | 89° | 91° |
| 1/4ААЗ W10 | 1/4ААЗ N10 | 1/4ААЗ М10 | 1.6 | 420 | 32 | 51 | 72 | 88 | 102 | 161 | 191 | 82° | 84° | 86° |
| 1/4ААЗ W12 | 1/4ААЗ Н12 | 1/4ААЗ М12 | 1.9 | 420 | 39 | 61 | 86 | 106 | 122 | 193 | 230 | 78° | 82° | 85° |
| 1/4ААЗ W14 | 1/4ААЗ N14 | 1/4ААЗ М14 | 1.9 | 421 | 45 | 71 | 101 | 124 | 143 | 225 | 265 | 85° | 88° | 90° |
| 1/4ААЗ W18 | 1/4ААЗ Н18 | 1/4ААЗ М18 | 1.9 | 422 | 58 | 92 | 130 | 159 | 183 | 290 | 345 | 81° | 84° | 86° |
| 1/4ААЗ W22 | 1/4ААЗ Н22 | 1/4ААЗ М22 | 1.9 | 625 | 71 | 112 | 159 | 194 | 225 | 355 | 420 | 70° | 72° | 75° |
| 1/4ААЗ Н26 | 1/4ААЗ Н26 | 1/4ААЗ М26 | 2.2 | 625 | 84 | 133 | 187 | 230 | 265 | 420 | 495 | 73° | 74° | 77° |
