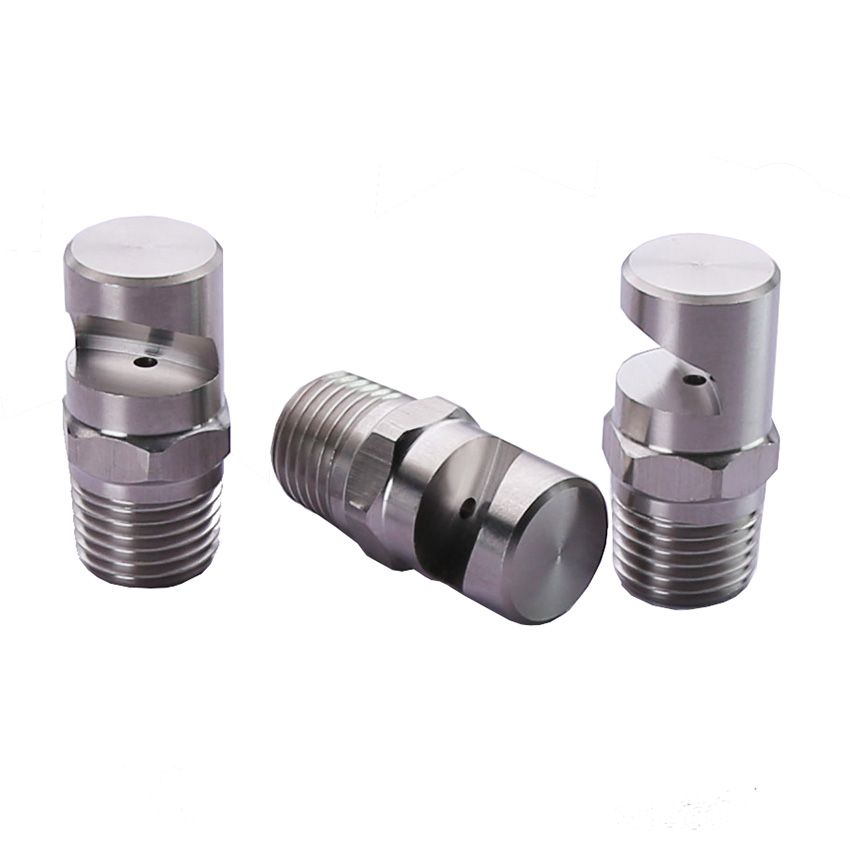

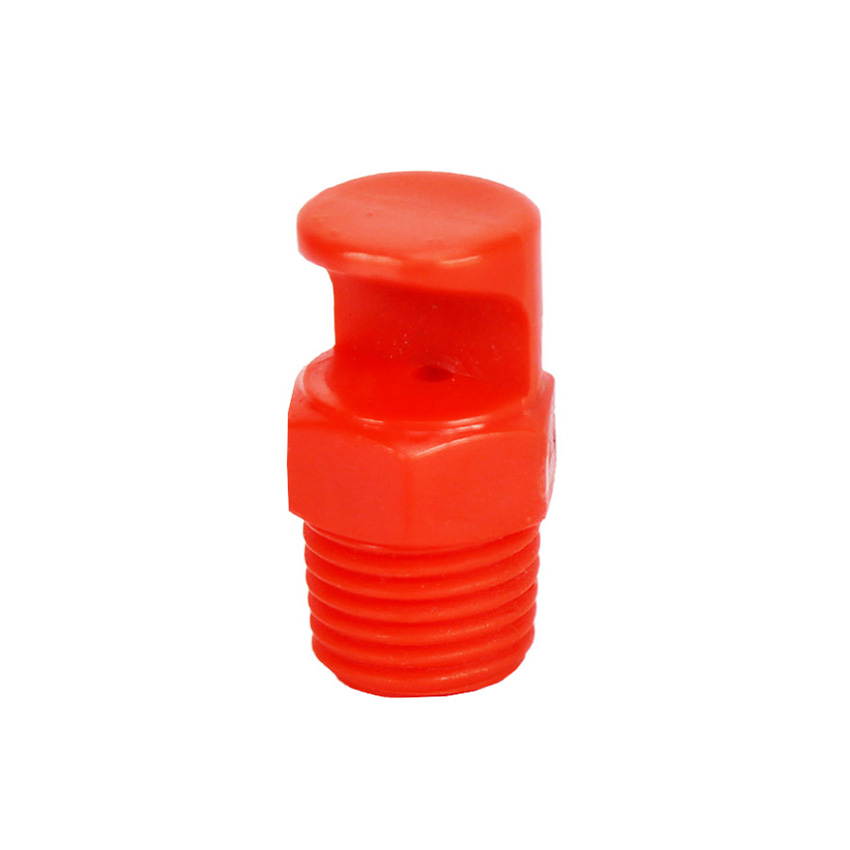

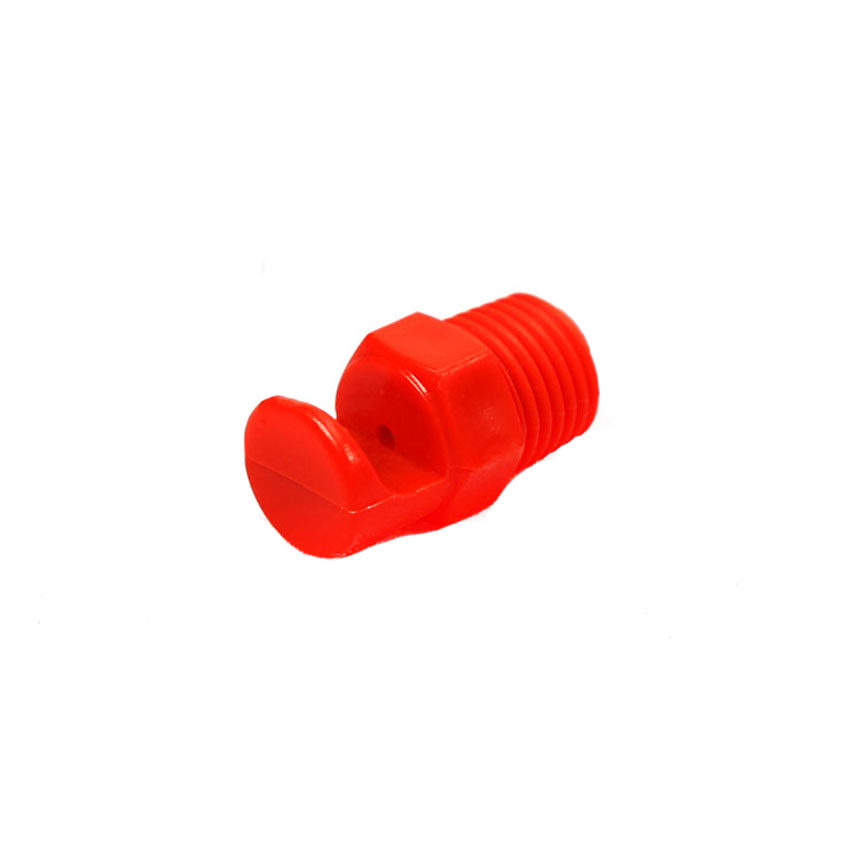

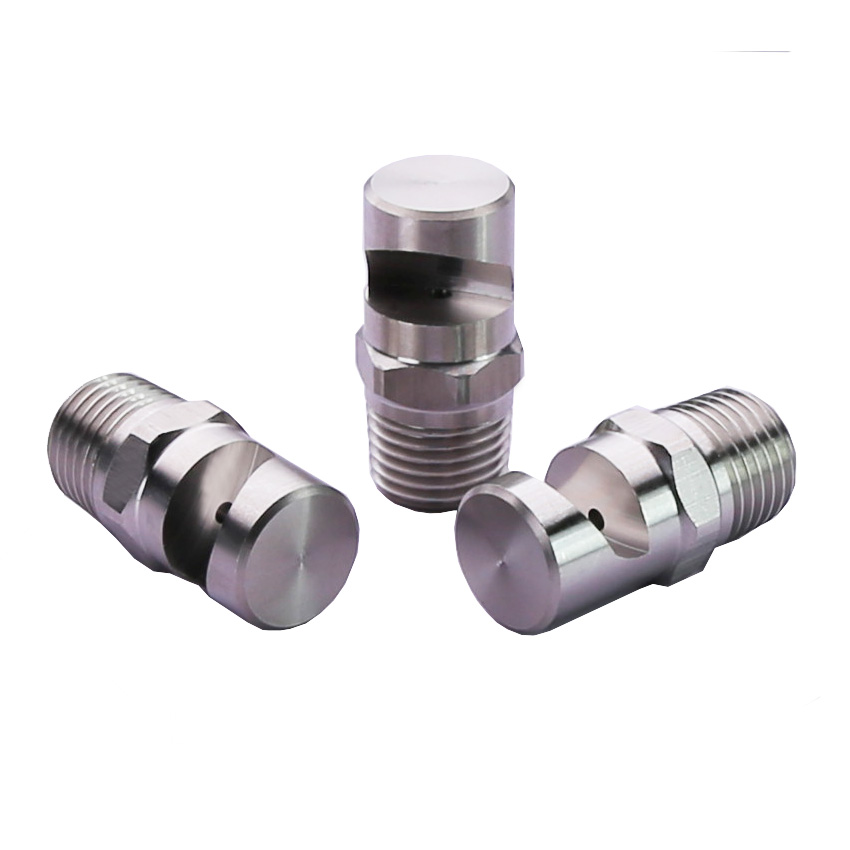

K ШИРОКОУГОЛЬНЫЙ ДЕФЛЕКТОР ПЛОСКИЕ ФОРСУНКИ
Широкоугольные плоскоструйные форсунки Flood Jet создают форму плоскоструйной струи отклоненного типа с широким углом.Они доступны с размерами резьбы от 1/8 дюйма до 2 дюймов с резьбой BSPT или NPT и обеспечивают стабильный угол распыления с равномерным параболическим распределением жидкости.
| Описание | |
| Модель | K |

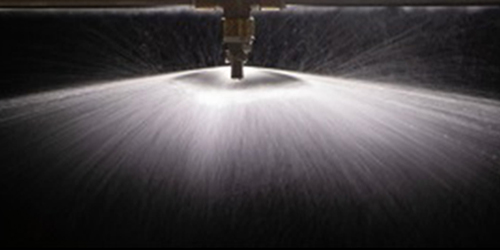

| Схема распыления | K Широкоугольные плоскоструйные форсунки |
| Размер нити | 1/8 дюйма / 1/4 дюйма / 3/8 дюйма 1/2 дюйма 3/4 дюйма 2 дюйма |
| Рабочее давление | от 0,3 до 35 бар |
| Скорость потока | 0,047-4720 л/мин |
| Угол распыления | От 110° до 170° |
| Области применения | Электронная, химическая, охрана окружающей среды, сталь, оборудование, покрытия, гальваника, текстильная, автомобильная, бумажная, медицинская, пищевая и другие области промышленного производства. |
| Срок поставки | 4 дня после подтверждения оплаты |
| Оплата | Western Union, Paypal, T/T, Visa, наш банковский счет, онлайн-платеж |

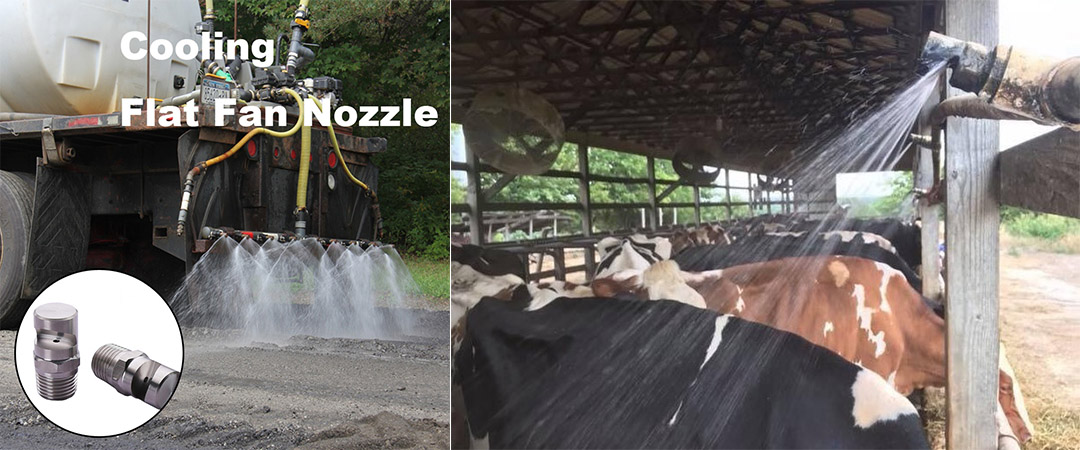

Общие приложения
● Промывка пленки
● Охлаждающий ремень
● Водяная завеса
● Пожаротушение
● Пеногаситель

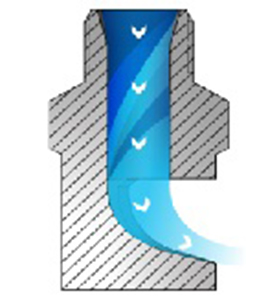

Особенности дизайна
Размер сопла
Данные о производительности
| Код потока | Диаметр отверстия. (мм) | Скорость потока (л/мин) | Угол распыления | ||||||||||
| 1 (галлон США) = 3,785 л; 1 (британский галлон) = 4,546 л | |||||||||||||
| 0,2 бар | 0,3 бар | 0,5 бар | 0,7 бар | 1 бар | 1,5 бар | 2 бар | 3 бар | 4 бар | 0,5 бар | 1,5 бар | 4 бар | ||
| 0.25 | 0.41 | 0.11 | 0.14 | 0.16 | 0.2 | 0.23 | 83° | 117° | |||||
| 0.5 | 0.61 | 0.23 | 0.28 | 0.32 | 0.39 | 0.46 | 89° | 122° | |||||
| 0.75 | 0.71 | 0.29 | 0.34 | 0.42 | 0.48 | 0.59 | 0.68 | 106° | 125° | ||||
| 1 | 0.84 | 0.38 | 0.46 | 0.56 | 0.64 | 0.79 | 0.91 | 109° | 128° | ||||
| 1.5 | 1 | 0.48 | 0.57 | 0.68 | 0.84 | 0.97 | 1.2 | 1.4 | 73° | 108° | 125° | ||
| 2 | 1.2 | 0.64 | 0.76 | 0.91 | 1.1 | 1.3 | 1.6 | 1.8 | 83° | 113° | 129° | ||
| 2.5 | 1.3 | 0.62 | 0.81 | 0.95 | 1.1 | 1.4 | 1.6 | 2 | 2.3 | 98° | 122° | 133° | |
| 3 | 1.4 | 0.75 | 0.97 | 1.1 | 1.4 | 1.7 | 1.9 | 2.4 | 2.7 | 86° | 112° | 126° | |
| 4 | 1.7 | 1 | 1.3 | 1.5 | 1.8 | 2.2 | 2.6 | 3.2 | 3.6 | 97° | 123° | 132° | |
| 5 | 1.9 | 1 | 1.2 | 1.6 | 1.9 | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 | 114° | 128° | 142° |
| 7.5 | 2.3 | 1.5 | 1.9 | 2.4 | 2.9 | 3.4 | 4.2 | 4.8 | 5.9 | 6.8 | 101° | 119° | 134° |
| 10 | 2.6 | 2 | 2.5 | 3.2 | 3.8 | 4.6 | 5.6 | 6.4 | 7.9 | 9.1 | 115° | 133° | 145° |
| 12 | 2.9 | 2.4 | 3 | 3.9 | 4.6 | 5.5 | 6.7 | 7.7 | 9.5 | 10.9 | 128° | 139° | 153° |
| 15 | 3.3 | 3.1 | 3.7 | 4.8 | 5.7 | 6.8 | 8.4 | 9.7 | 11.8 | 13.7 | 98° | 113° | 123° |
| 18 | 3.6 | 3.7 | 4.5 | 5.8 | 6.9 | 8.2 | 10 | 11.6 | 14.2 | 16.4 | 106° | 120° | 131° |
| 20 | 3.8 | 4.1 | 5 | 6.4 | 7.6 | 9.1 | 11.2 | 12.9 | 15.8 | 18.2 | 110° | 122° | 133° |
| 22 | 4 | 4.5 | 5.5 | 7.1 | 8.4 | 10 | 12.3 | 14.2 | 17.4 | 20 | 113° | 125° | 136° |
| 24 | 4.1 | 4.9 | 6 | 7.7 | 9.2 | 10.9 | 13.4 | 15.5 | 18.9 | 22 | 115° | 131° | 144° |
| 27 | 4.4 | 5.5 | 6.7 | 8.7 | 10.3 | 12.3 | 15.1 | 17.4 | 21 | 25 | 119° | 135° | 148° |
| 30 | 4.6 | 6.1 | 7.5 | 9.7 | 11.4 | 13.7 | 16.7 | 19.3 | 24 | 27 | 100° | 110° | 121° |
| 35 | 5 | 7.1 | 8.7 | 11.3 | 13.3 | 16 | 19.5 | 23 | 28 | 32 | 105° | 118° | 128° |
| 40 | 5.3 | 8.2 | 10 | 12.9 | 15.3 | 18.2 | 22 | 26 | 32 | 36 | 111° | 126° | 136° |
| 45 | 5.6 | 9.2 | 11.2 | 14.5 | 17.2 | 21 | 25 | 29 | 36 | 41 | 115° | 130° | 140° |
| 50 | 6 | 10.2 | 12.5 | 16.1 | 19.1 | 23 | 28 | 32 | 39 | 46 | 117° | 131° | 140° |
| 60 | 6.5 | 12.2 | 15 | 19.3 | 23 | 27 | 33 | 39 | 47 | 55 | 120° | 134° | 142° |
| 70 | 7.1 | 14.3 | 17.5 | 23 | 27 | 32 | 39 | 45 | 55 | 64 | 123° | 137° | 146° |
| 80 | 7.5 | 16.3 | 20 | 26 | 31 | 36 | 45 | 52 | 63 | 73 | 127° | 138° | 149° |
| 90 | 8 | 18.3 | 22 | 29 | 34 | 41 | 50 | 58 | 71 | 82 | 120° | 133° | 140° |
| 100 | 8.4 | 20 | 25 | 32 | 38 | 46 | 56 | 64 | 79 | 91 | 123° | 136° | 145° |
| 110 | 8.8 | 22 | 27 | 35 | 42 | 50 | 61 | 71 | 87 | 100 | 125° | 138° | 148° |
| 120 | 9.3 | 24 | 30 | 39 | 46 | 55 | 67 | 77 | 95 | 109 | 129° | 143° | 150° |
| 140 | 10.3 | 29 | 35 | 45 | 53 | 64 | 78 | 90 | 111 | 128 | 118° | 127° | 135° |
| 160 | 11.1 | 33 | 40 | 52 | 61 | 73 | 89 | 103 | 126 | 146 | 121° | 130° | 137° |
| 180 | 11.5 | 37 | 45 | 58 | 69 | 82 | 100 | 116 | 146 | 164 | 124° | 133° | 139° |
| 210 | 12.3 | 43 | 52 | 68 | 80 | 96 | 117 | 135 | 166 | 191 | 128° | 139° | 145° |
| 300 | 14.7 | 61 | 75 | 97 | 114 | 137 | 167 | 193 | 235 | 275 | 110° | 128° | 135° |
| 450 | 17.9 | 92 | 112 | 145 | 172 | 205 | 2500 | 290 | 355 | 410 | 118° | 132° | 138° |
