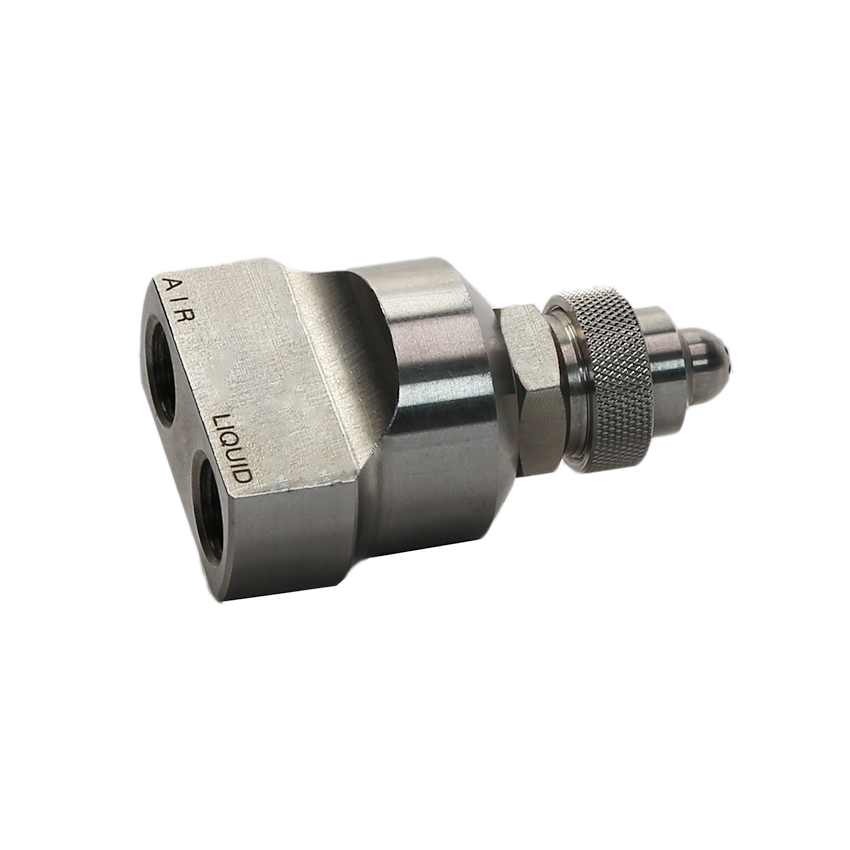

Распылительные форсунки с задним соединением JBC
Распылительные форсунки JBC с задним соединением имеют соединения для воздуха и жидкости на задней стороне.
Гравитационная или сифонная подача и принцип давления жидкости с внутренним смешиванием и внешним смешиванием жидкостей.
Спрей представляет собой мелко распыленный туман или туман.
Давление воздуха и жидкости обычно составляет 2-3 бара.Давление жидкости не требуется для сифонной подачи.
| Описание | |
| Модель | JBC |
| Тип | Adjustable |
| Схема распыления | Круглый |
| Рабочее давление | от 2 до 3 бар |
| Угол распыления | Около 90 градусов |
| Приложение | • Увлажнение • Смазка пресс-формы • Распыление впрыска • Дезинфекция и стерилизация воздуха. • Покрытие, охлаждение, увлажнение •Охлаждение газа • Запотевание, запотевание •Пылеподавление |
| Срок поставки | 5 дней после подтверждения оплаты |
| Оплата | Western Union, Paypal, T/T, Visa, наш банковский счет, онлайн-платеж |
Общие приложения
• Увлажнение
• Смазка пресс-формы
• Распыление впрыска
• Дезинфекция и стерилизация воздуха.
• Покрытие, охлаждение, увлажнение
•Охлаждение газа
• Запотевание, запотевание
•Пылеподавление
Особенности дизайна
Данные о производительности
| Номер распылительной установки. | Жидкостная крышка / Воздушная крышка №. | Емкость жидкости (л/ч) & Производительность воздуха (л/мин) | Расстояние распыления | |||||||||||
| 1,5 бар ( жидкость) | 2бар (жидкость) | 3бар ( жидкость) | Воздух давление (бар) | Давление жидкости (бар) | Д (м) | |||||||||
| Давление воздуха (бар) | Емкость воды | Производительность по воздуху | Давление воздуха (бар) | Емкость воды | Производительность по воздуху | Давление воздуха (бар) | Емкость воды | Производительность по воздуху | ||||||
| СУ16 | Жидкостная крышка 2050 / Воздушная шапка 67-6-20-70° | 1.1 | 8.1 | 13.3 | 1.5 | 8.1 | 16.4 | 2.4 | 8.9 | 22 | 0.7 | 0.7 | 1.5 | |
| 1.3 | 7.0 | 15.0 | 1.8 | 6.6 | 21 | 2.7 | 8.1 | 26 | 1.4 | 1.5 | 1.8 | |||
| 1.4 | 6.4 | 17.0 | 2.1 | 4.9 | 25 | 3.0 | 6.4 | 30 | 1.8 | 2.0 | 2.1 | |||
| 1.7 | 5.5 | 19.0 | 2.4 | 3.2 | 29 | 3.2 | 4.9 | 34 | 3.0 | 3.0 | 2.7 | |||
| 1.8 | 4.5 | 22 | 3.4 | 4.2 | 27 | 3.9 | 4.0 | 4.0 | ||||||
| 3.5 | 24 | 3.5 | 3.4 | 40 | ||||||||||
| СУ26Б | Жидкостная крышка 40100 / Воздушная шапка 140-6-37-70° | 1.7 | 13.2 | 68 | 2.0 | 18.5 | 68 | 2.8 | 25 | 84 | ||||
| 1.8 | 9.8 | 79 | 2.1 | 15.1 | 76 | 3 | 22 | 92 | 0.85 | 0.7 | 1.8 | |||
| 2.2 | 11.7 | 85 | 3.1 | 18.5 | 101 | 1.7 | 1.5 | 2.4 | ||||||
| 3.2 | 15.1 | 109 | 2.1 | 2.0 | 3.2 | |||||||||
| 3.4 | 12.1 | 119 | 3.2 | 3.0 | 4.1 | |||||||||
| 3.5 | 9.1 | 130 | 4.1 | 4.0 | 5.9 | |||||||||
| 3.7 | 6.1 | 142 | ||||||||||||
| СУ26 | Жидкостная крышка 60100 / Воздушная шапка 140-6-70° | 1.4 | 43 | 37 | 2.1 | 33 | 66 | 2.8 | 52 | 65 | ||||
| 1.5 | 35 | 49 | 2.2 | 26 | 78 | 3 | 46 | 76 | 0.85 | 0.7 | 2.1 | |||
| 1.7 | 28 | 61 | 2.4 | 18.9 | 89 | 3.1 | 39 | 87 | 1.5 | 1.5 | 3.2 | |||
| 1.8 | 21 | 71 | 2.5 | 11.7 | 100 | 3.2 | 33 | 99 | 2.4 | 2.0 | 4.1 | |||
| 3.4 | 26 | 110 | 3.2 | 3.0 | 5.0 | |||||||||
| 3.5 | 19.5 | 122 | 3.6 | 4.0 | 6.8 | |||||||||
| 3.7 | 13.2 | 133 | ||||||||||||
| СУ29 | Жидкостная крышка 60100 / Воздушная шапка 140-6-52-70° | 2.1 | 57 | 116 | 3.1 | 53 | 156 | 4.2 | 64 | 197 | ||||
| 2.4 | 51 | 130 | 3.2 | 50 | 163 | 1.9 | 51 | 230 | 2.0 | 0.7 | 5.5 | |||
| 2.7 | 45 | 143 | 3.4 | 47 | 170 | 5.6 | 40 | 265 | 3.0 | 1.5 | 6.4 | |||
| 3.0 | 39 | 157 | 3.5 | 45 | 177 | 6.0 | 34 | 285 | 3.9 | 2.0 | 8.2 | |||
| 3.2 | 33 | 170 | 3.9 | 38 | 194 | 6.3 | 28 | 300 | 6.0 | 3.0 | 9.1 | |||
| 3.5 | 28 | 185 | 4.6 | 25 | 230 | 6.7 | 22 | 320 | 6.3 | 4.0 | 10.4 | |||
| 4.2 | 13.6 | 220 | 4.9 | 18.5 | 245 | 7.0 | 17.8 | 335 | ||||||
| СУ30 | Жидкостная крышка 40100 / Воздушная шапка 120-6-35-60° | 2.2 | 16.3 | 62 | 2.7 | 21 | 69 | 4.2 | 19.3 | 100 | ||||
| 2.5 | 12.1 | 71 | 3.0 | 16.3 | 78 | 4.6 | 14.6 | 113 | 1.5 | 0.7 | 2.7 | |||
| 2.8 | 8.9 | 79 | 3.2 | 12.3 | 86 | 4.9 | 10.8 | 124 | 3 | 1.5 | 4.6 | |||
| 3.0 | 7.6 | 83 | 3.4 | 10.7 | 91 | 5.3 | 8.1 | 135 | 3.4 | 2.0 | 5.5 | |||
| 3.1 | 6.4 | 87 | 3.5 | 9.3 | 94 | 5.6 | 6.2 | 146 | 5.3 | 3.0 | 7.3 | |||
| 3.2 | 5.5 | 91 | 3.9 | 6.4 | 105 | 6.0 | 4.9 | 157 | 6.3 | 4.0 | 9.4 | |||
| 3.4 | 4.7 | 95 | 4.2 | 4.7 | 115 | 6.3 | 4.0 | 167 | ||||||
| СУ46 | Жидкостная крышка 100150 / Воздушная шапка 189-6-62-70° | 3.0 | 39 | 230 | 3.4 | 50 | 250 | 4.6 | 62 | 320 | 2 | 5.5 | ||
| 3.1 | 33 | 240 | 3.5 | 43 | 260 | 4.9 | 47 | 345 | 3.2 | 0.7 | 6.4 | |||
| 3.2 | 27 | 255 | 3.7 | 41 | 275 | 5.3 | 36 | 375 | 3.9 | 1.5 | 7.3 | |||
| 3.4 | 23 | 265 | 3.9 | 27 | 300 | 5.6 | 26 | 405 | 5.3 | 2.0 | 7.9 | |||
| 3.5 | 18.5 | 280 | 4.1 | 23 | 310 | 6.0 | 18.9 | 435 | 6.3 | 3.0 | 9.8 | |||
| 3.7 | 14.8 | 290 | 4.2 | 18.9 | 320 | 6.3 | 13.6 | 460 | 4.0 | |||||
| 4.4 | 15.9 | 335 | ||||||||||||
