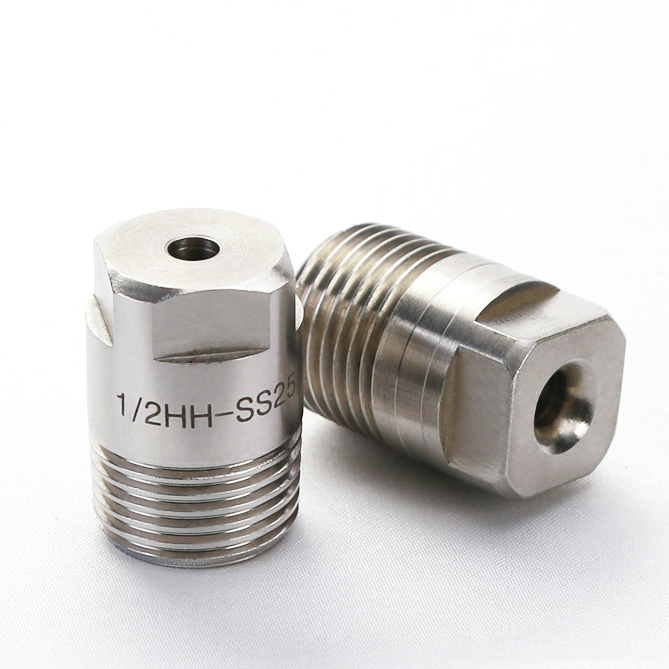

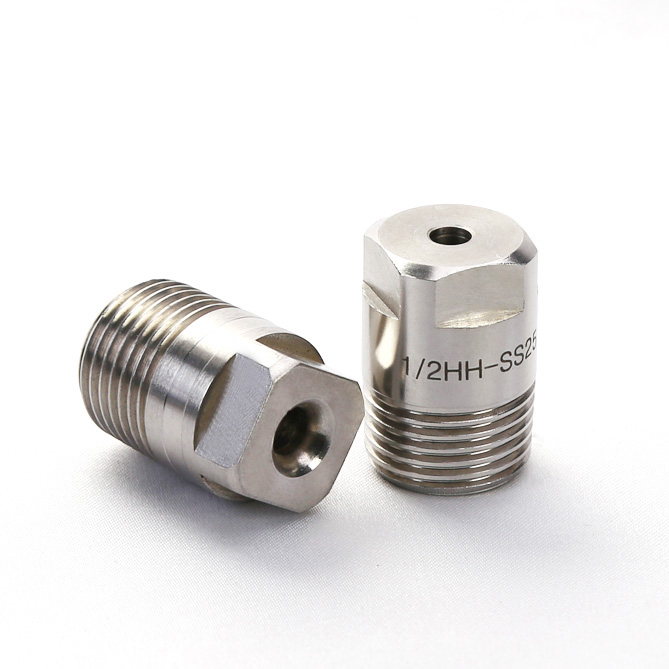

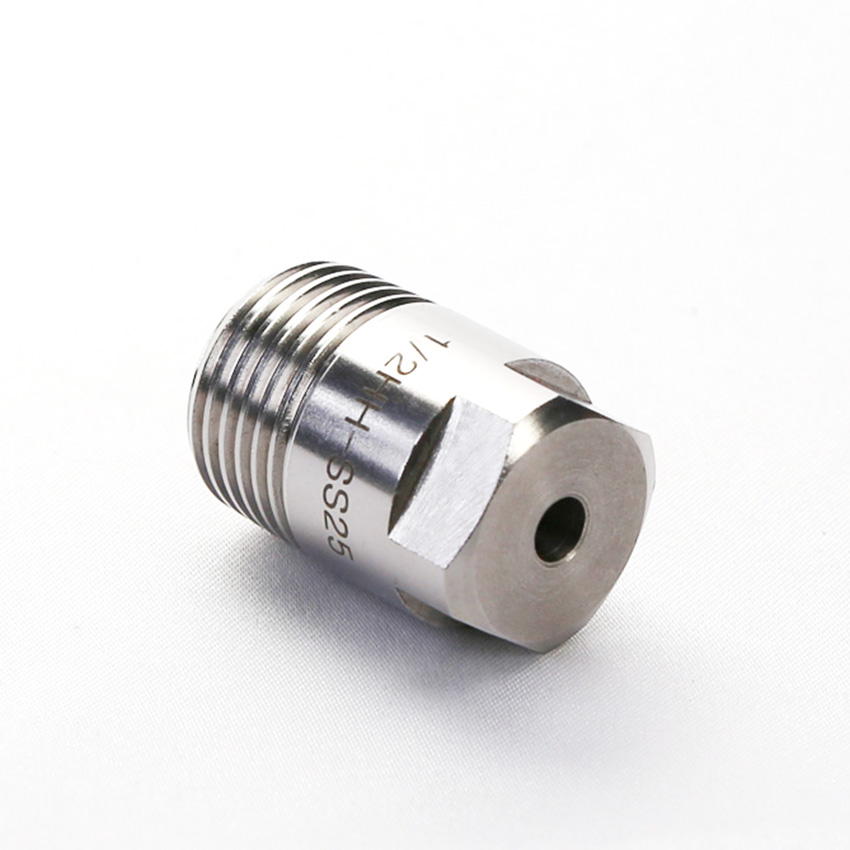

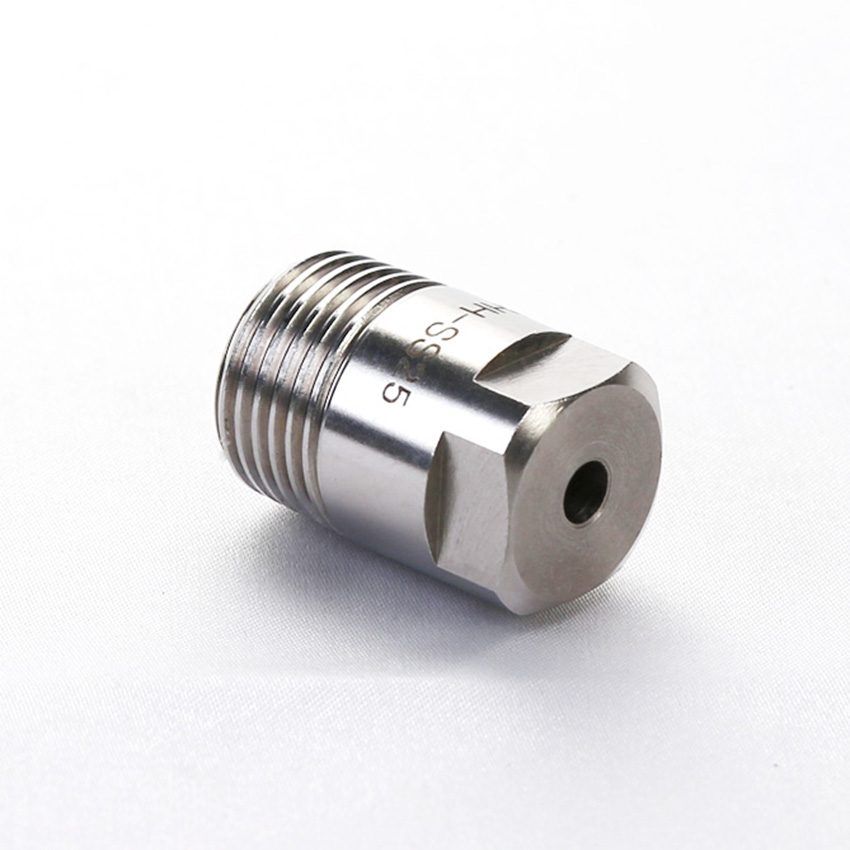

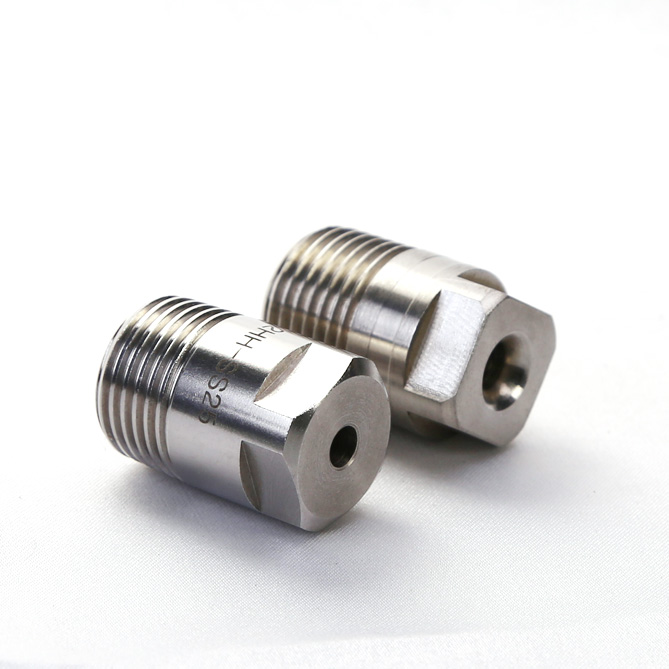

HH СТАНДАРТНЫЕ УГЛОВЫЕ ПОЛНОКОНУСНЫЕ ФОРСУНКИ

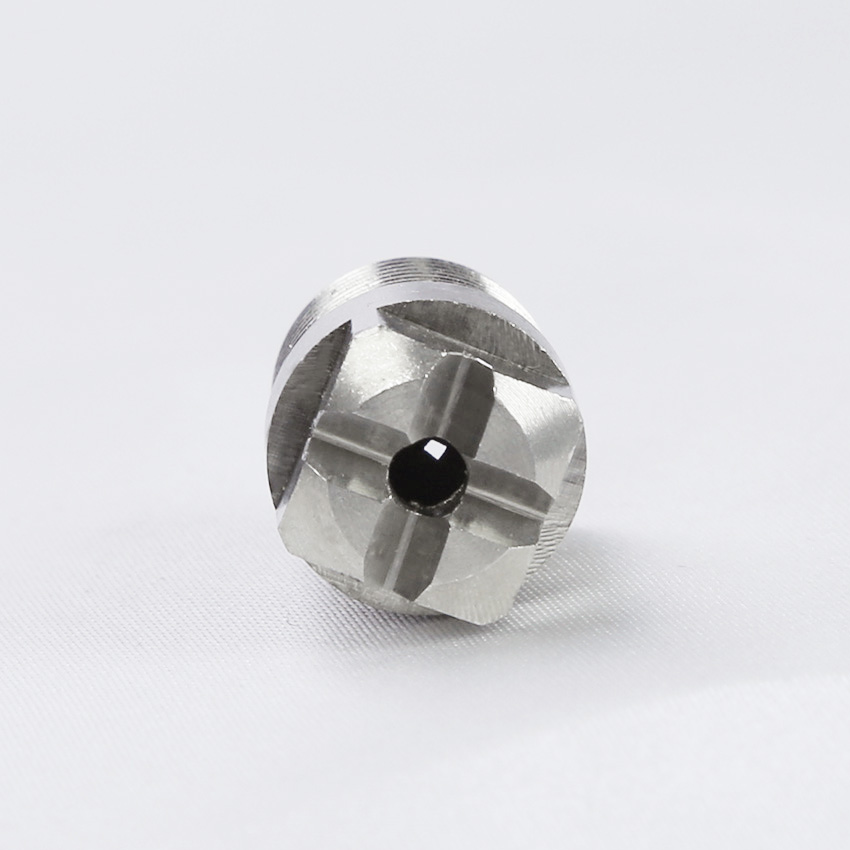

Особенностью квадратной форсунки является то, что она генерирует полный конус распыления, площадь распыления квадратная. Угол распыления составляет 40 °-105 °. Полноструйная квадратная форсунка может распылять равномерно, капли от средних до больших в большом диапазоне давления и расхода. ставка.Это хорошо распределяемое распыление отличается четкой конструкцией лопастей, большими и четкими характеристиками, а также превосходными функциями управления. Этот тип насадки подходит для установки в прямоугольной области, которая должна быть полностью покрыта распылением.
Квадратные распылительные форсунки серий G-SQ и GG-SQ имеют съемную крышку и лопатку, поэтому при техническом обслуживании нет необходимости снимать корпус форсунки с коллектора или многопатрубной трубы.
| Описание | |
| Модель | HH |
| Схема распыления | Стандартные угловые полноконусные форсунки |
| Рабочее давление | 0,3-10 бар |
| Размер входной резьбы | От 1/8 дюйма до 3/4 дюйма BSPT или NPT |
| Скорость потока | 0,93-7370 л/мин |
| Угол распыления | От 40° до 105° |
| Приложение | Магазины строительных материалов, Производственные предприятия, Мастерские по ремонту оборудования, Заводы по производству продуктов питания и напитков, Фермы, Розничная торговля, Строительные работы, Энергетика и горнодобывающая промышленность, Очистка, мойка, охлаждение |
| Срок поставки | 4 дня после подтверждения оплаты |
| Оплата | Western Union, Paypal, T/T, Visa, наш банковский счет, онлайн-платеж |
Общие приложения
● Стирка и чистка.
● Закалка и охлаждение
● Контролируйте пыль.
● Промывка воздуха и газа
● Чистка
● Пожаротушение
● Огнестойкий
Аксессуары
Шаровой универсальный шарнир
Разъемный разъем с проушиной
Данные о производительности
| Размер нити | Код потока | Диаметр отверстия (мм) | Максимальный диаметр отверстия свободного прохода (мм) | Скорость потока (л/мин) | Угол распыления | |||||||||
| 1 (галлон США) = 3,785 л; 1 (британский галлон) = 4,546 л | ||||||||||||||
| 0,3 бар | 0,5 бар | 1 бар | 2 бар | 3 бар | 4 бар | 5 бар | 6 бар | 7 бар | 10 бар | 6бар | ||||
| 1/8 дюйма | 3,6 кв.м. | 1.6 | 1.3 | 0.93 | 1.2 | 1.6 | 2.2 | 2.7 | 3.1 | 3.4 | 3.7 | 4 | 4.7 | 47° |
| 4,8кв.м. | 1.9 | 1.3 | 1.2 | 1.6 | 2.2 | 3 | 3.6 | 4.1 | 4.5 | 4.9 | 5.3 | 6.2 | 57° | |
| 6кв.м. | 2.4 | 1.3 | 1.5 | 2 | 2.7 | 3.7 | 4.5 | 5.1 | 5.6 | 6.1 | 6.6 | 7.8 | 60° | |
| 1/4 дюйма | 10кв.м. | 2.8 | 1.6 | 2.6 | 3.3 | 4.5 | 6.2 | 7.4 | 8.5 | 9.4 | 10.2 | 11 | 13 | 61° |
| 12кв.м. | 3.2 | 1.6 | 3.1 | 3.9 | 5.4 | 7.4 | 8.9 | 10.2 | 11.3 | 12.3 | 13.2 | 15.5 | 68° | |
| 14,5 кв.м. | 3.9 | 1.6 | 3.7 | 4.7 | 6.5 | 9 | 10.8 | 12.3 | 13.7 | 14.8 | 15.9 | 18.8 | 75° | |
| 3/8 дюйма | 18кв.м. | 4 | 2.4 | 4.6 | 5.9 | 8.1 | 11.1 | 13.4 | 15.3 | 17 | 18.4 | 19.8 | 23 | 68° |
| 1/2 дюйма | 29кв.м. | 5.6 | 3.2 | 7.5 | 9.5 | 13 | 17.9 | 22 | 25 | 27 | 30 | 32 | 38 | 68° |
| 36кв.м. | 6.4 | 3.2 | 9.3 | 11.8 | 16.2 | 22 | 27 | 31 | 34 | 37 | 40 | 47 | 75° | |
| 3/4 дюйма | 50кв.м. | 6.7 | 4.4 | 12.9 | 16.3 | 22 | 31 | 37 | 42 | 47 | 51 | 55 | 48 | 68° |
| 1 дюйм | 106кв.м. | 9.9 | 5.6 | 27 | 35 | 48 | 65 | 79 | 90 | 100 | 109 | 117 | 49 | 73° |
| 1 1/4 дюйма | 177кв.м. | 12.7 | 6.4 | 46 | 58 | 79 | 109 | 132 | 150 | 167 | 181 | 195 | 50 | 73° |
| 1 1/2 дюйма | 230кв.м. | 14.3 | 8.7 | 59 | 75 | 103 | 142 | 171 | 195 | 220 | 235 | 255 | 51 | 70° |
| 2 дюйма | 290кв.м. | 15.5 | 11.1 | 75 | 95 | 130 | 179 | 215 | 250 | 275 | 300 | 320 | 52 | 64° |
| 360 кв.м. | 17.4 | 11.1 | 93 | 118 | 162 | 225 | 270 | 305 | 340 | 370 | 395 | 53 | 67° | |
| 480кв.м. | 21 | 11.1 | 124 | 157 | 215 | 300 | 360 | 410 | 455 | 495 | 530 | 54 | 74° | |
| 2 1/2 дюйма | 490кв.м. | 19.8 | 14.3 | 126 | 160 | 220 | 305 | 365 | 420 | 465 | 510 | 540 | 55 | 61° |
| 590кв.м. | 22.2 | 14.3 | 152 | 193 | 265 | 365 | 440 | 510 | 560 | 610 | 650 | 56 | 71° | |
| 950кв.м. | 28.6 | 17.5 | 245 | 310 | 430 | 590 | 710 | 810 | 900 | 980 | 1050 | 57 | 76° | |
