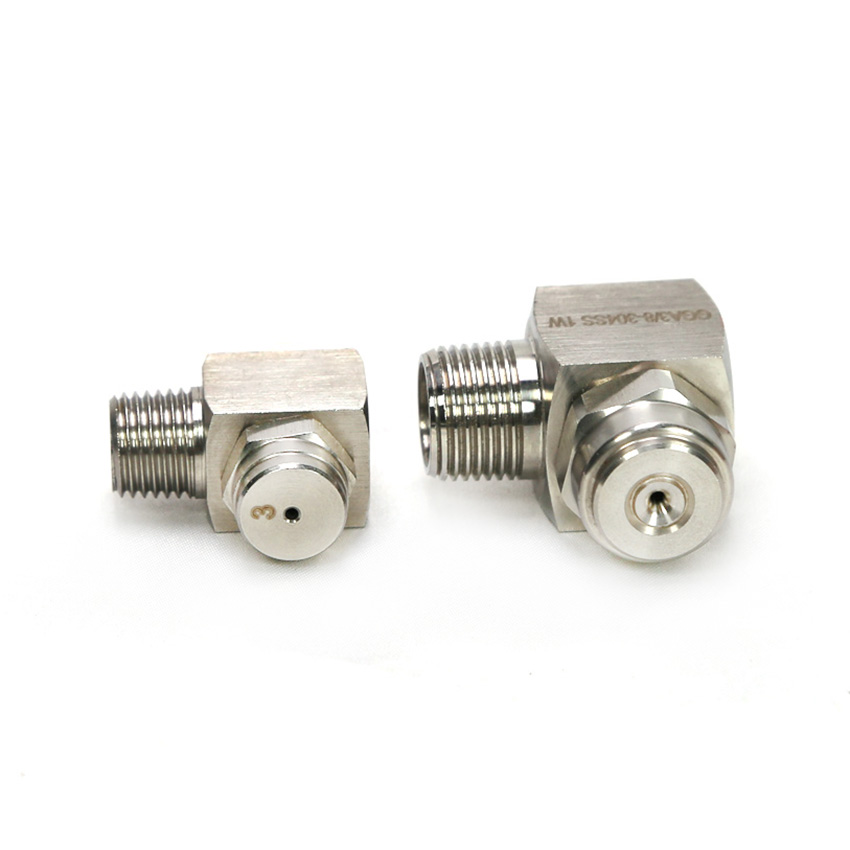

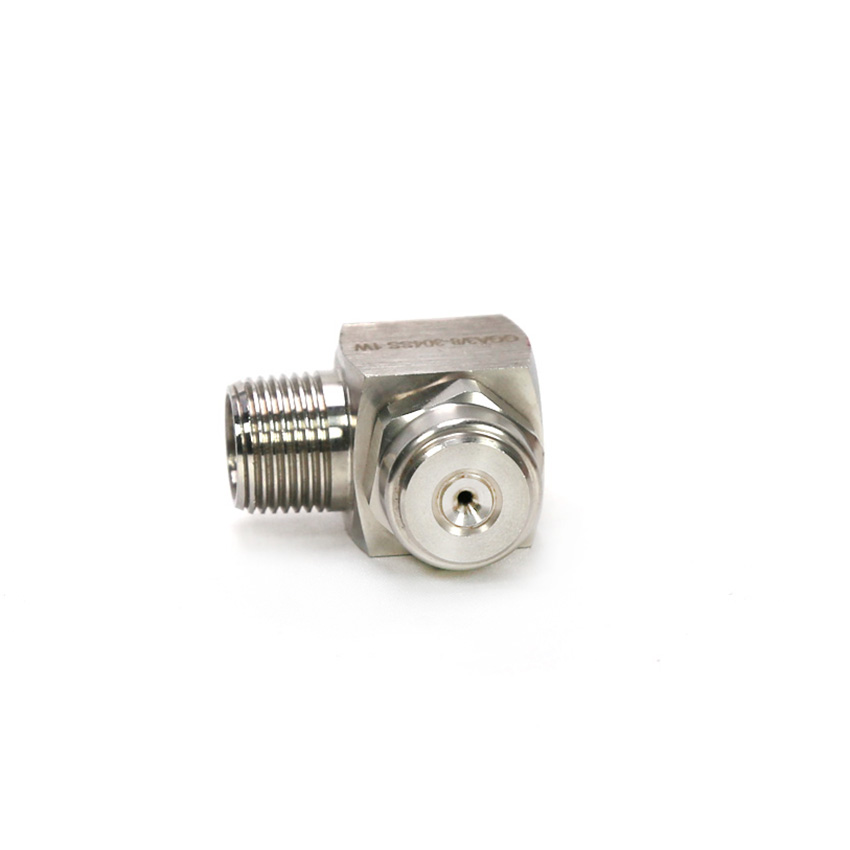

ПОЛНОКОНУСНЫЕ ФОРСУНКИ УГЛОВОГО ТИПА GGA
| Описание | |
| Модель | GGA |
| Схема распыления | Прямоугольные тангенциальные полноконусные форсунки GGA |
| Рабочее давление | от 0,5 до 10 бар |
| Размер входной резьбы | 1/8', 1/4', 3/8', 1/2', 3/4', 1', 1-1/4', 1-1/2', 2', 2-1/2', 3', 4' |
| Скорость потока | 0,38-52 л/мин |
| Угол распыления | 52°-120° |
| Приложение | Покрытие, смазка, химическое нанесение; Охлаждение, увлажнение, увлажнение; Чистка, стирка, полоскание; Борьба с пылью, пожаротушение |
| Срок поставки | 4 дня после подтверждения оплаты |
| Оплата | Western Union, Paypal, T/T, Visa, наш банковский счет, онлайн-платеж |
Общие приложения
● Очистка
● Охлаждение
● Покрытие
● Распыление
● Удаление пыли
Особенности дизайна
Данные о производительности
Стандартный угол
| Размер нити | Код потока | Диаметр отверстия.(мм) | Максимальный диаметр отверстия свободного прохода (мм) | Скорость потока (л/мин) | угол распыления | |||||||||
| 1 (галлон США) = 3,785 л; 1 (британский галлон) = 4,546 л | ||||||||||||||
| 0,5 бар | 0,7 бар | 1 бар | 2 бар | 3бар | 4бар | 5 бар | 6бар | 7бар | 10 бар | 1,5 бар | ||||
| 1/8 дюйма | 1 | 0.79 | 0.64 | 0.38 | 0.54 | 0.62 | 0.74 | 0.85 | 0.94 | 1 | 1.1 | 1.3 | 58° | |
| 1.5 | 1.2 | 0.64 | 0.49 | 0.57 | 0.81 | 0.93 | 1.1 | 1.3 | 1.4 | 1.5 | 1.7 | 1.9 | 65° | |
| 2 | 1.2 | 1 | 0.65 | 0.76 | 1.1 | 1.2 | 1.5 | 1.7 | 1.9 | 2 | 2.2 | 2.6 | 50° | |
| 3 | 1.5 | 1 | 0.98 | 1.1 | 1.6 | 1.9 | 2.2 | 2.5 | 2.8 | 3.1 | 3.3 | 3.9 | 65° | |
| 3.5 | 1.6 | 1.3 | 1.1 | 1.3 | 1.9 | 2.2 | 2.6 | 3 | 3.3 | 3.6 | 3.9 | 4.5 | 50° | |
| 3.9 | 2 | 1 | 1.3 | 1.5 | 2.1 | 2.4 | 2.9 | 3.3 | 3.7 | 4 | 4.3 | 5.1 | 84° | |
| 5 | 2 | 1.3 | 1.6 | 1.9 | 2.7 | 3.1 | 3.7 | 4.2 | 4.7 | 5.1 | 5.5 | 6.5 | 65° | |
| 1/4 дюйма | 6.5 | 2.38 | 1.6 | 2.1 | 2.5 | 3.5 | 4 | 4.8 | 5.5 | 6.1 | 6.7 | 7.1 | 8.4 | 50° |
| 10 | 3.18 | 1.6 | 3.3 | 3.8 | 5.4 | 6.2 | 7.4 | 8.5 | 9.4 | 10.2 | 11 | 13 | 67° | |
| 3/8 дюйма | 9.5 | 2.6 | 2.4 | 3.1 | 3.6 | 5.1 | 5.9 | 7.1 | 8.1 | 8.9 | 9.7 | 10.4 | 12.3 | 50° |
| 15 | 3.6 | 2.4 | 4.9 | 5.7 | 8.1 | 9.3 | 11.2 | 12.7 | 14.1 | 15.4 | 16.5 | 19.4 | 67° | |
| 20 | 4 | 2.8 | 6.5 | 7.6 | 10.8 | 12.4 | 14.9 | 17 | 18.8 | 20 | 22 | 26 | 80° | |
| 22 | 4.5 | 2.8 | 7.2 | 8.4 | 11.9 | 13.6 | 16.4 | 18.7 | 21 | 23 | 24 | 28 | 90° | |
| 1/2 дюйма | 16 | 3.5 | 3.2 | 5.2 | 6.1 | 8.7 | 9.9 | 11.9 | 13.6 | 15.1 | 16.4 | 17.6 | 21 | 55° |
| 25 | 4.6 | 3.2 | 8.2 | 9.5 | 13.5 | 15.4 | 18.6 | 21 | 24 | 26 | 27 | 32 | 67° | |
| 32 | 5.2 | 3.6 | 10.4 | 12.2 | 17.3 | 19.8 | 24 | 27 | 30 | 33 | 35 | 41 | 75° | |
| 40 | 6.2 | 3.6 | 13.1 | 15.2 | 22 | 25 | 30 | 34 | 38 | 41 | 44 | 52 | 91° | |
Широкий угол
| Размер нити | Код потока | Диаметр отверстия.(мм) | Максимальный диаметр отверстия свободного прохода (мм) | Скорость потока (л/мин) | Угол распыления | |||||||||
| 1 (галлон США) = 3,785 л; 1 (британский галлон) = 4,546 л | ||||||||||||||
| 0,3 бар | 0,5 бар | 0,7 бар | 1 бар | 2бар | 3бар | 4бар | 5бар | 6бар | 0,7 бар | 6бар | ||||
| 1/8 дюйма | 4,3 Вт | 2 | 1 | 1.6 | 1.9 | 2.6 | 3.1 | 3.5 | 3.9 | 4.2 | 120° | 102° | ||
| 5,6 Вт | 2.4 | 1 | 1.8 | 2.1 | 2.5 | 3.4 | 4 | 4.6 | 5.1 | 5.5 | 120° | 102° | ||
| 8 Вт | 2.4 | 1.3 | 2.6 | 3 | 3.6 | 3.6 | 4.8 | 5.8 | 6.6 | 7.2 | 120° | 103° | ||
| 1/4 дюйма | 10 Вт | 2.8 | 1.3 | 2.6 | 3.3 | 3.8 | 4.5 | 6 | 7.2 | 8.2 | 9.1 | 9.8 | 120° | 103° |
| 12 Вт | 3.2 | 1.3 | 3.1 | 3.9 | 4.6 | 5.3 | 7.3 | 8.7 | 9.8 | 10.9 | 11.8 | 120° | 103° | |
| 14 Вт | 3.6 | 1.6 | 3.7 | 4.6 | 5.3 | 6.2 | 8.5 | 10.1 | 11.5 | 12.7 | 13.7 | 120° | 103° | |
| 3/8 дюйма | 20 Вт | 4.4 | 2.4 | 5.2 | 6.6 | 7.6 | 8.9 | 12.1 | 14.5 | 16.5 | 18.1 | 19.6 | 120° | 104° |
| 24 Вт | 4.8 | 2.4 | 6.3 | 7.9 | 9.1 | 10.7 | 14.5 | 17.3 | 19.7 | 22 | 24 | 120° | 104° | |
| 27 Вт | 5.2 | 2.8 | 7.1 | 8.9 | 10.3 | 12 | 16.3 | 19.5 | 22 | 24 | 26 | 120° | 106° | |
| 1/2 дюйма | 35 Вт | 6 | 3.2 | 9.2 | 11.5 | 13.3 | 15.6 | 21 | 25 | 29 | 32 | 34 | 120° | 108° |
| 40 Вт | 6.4 | 3.2 | 10.5 | 13.1 | 15.2 | 17.8 | 24 | 29 | 33 | 36 | 39 | 120° | 108° | |
| 45 Вт | 6.4 | 3.6 | 11.8 | 14.8 | 17.1 | 20 | 28 | 33 | 37 | 41 | 44 | 120° | 110° | |
| 50 Вт | 6.7 | 4 | 13.1 | 16.4 | 19.1 | 22 | 30 | 36 | 41 | 45 | 49 | 120° | 112° | |
Информация для заказа
| 1/4 дюйма | GGA | 60° | 304СС | 6.5 | |||||
| Размер нити | Стиль №. | Угол распыления | Материал | Код потока |
