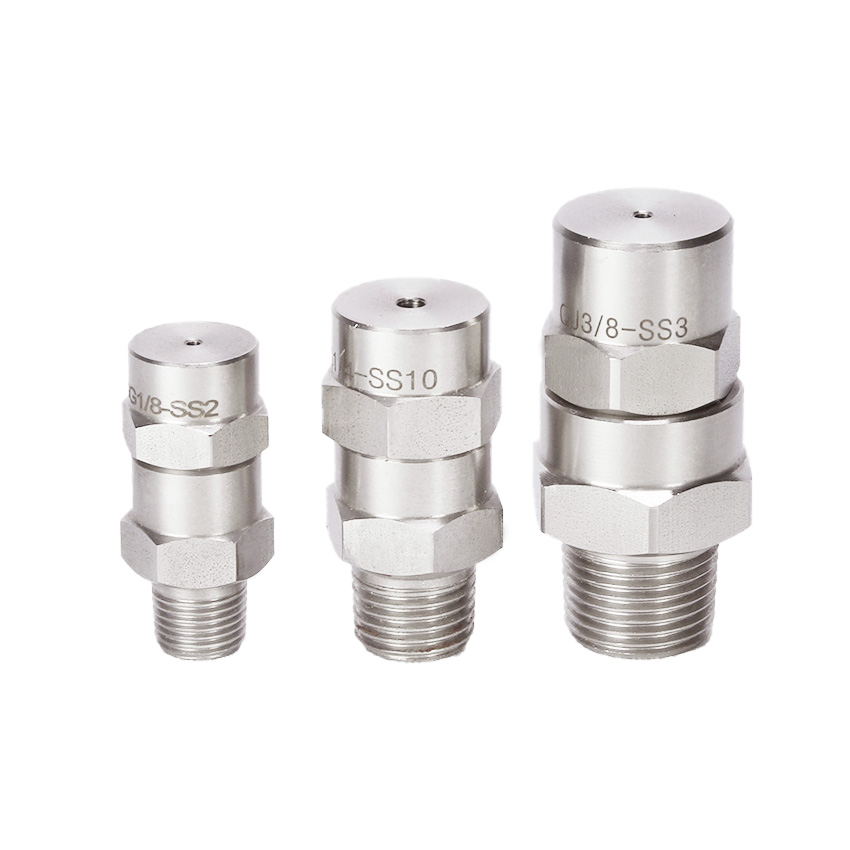

GG Стандартные и узкоугольные съемные полноконусные насадки

Материал

● Латунь
● Нержавеющая сталь 303.
● Нержавеющая сталь 304.
● нержавеющая сталь 316.
● Пластик (ПП, ПВДФ)

штат:



Запрос цены

Описание продукта

СТАНДАРТНЫЕ И УЗКИЕ СЪЕМНЫЕ ПОЛНОКОНУСНЫЕ ФОРСУНКИ GG

Описание
Модель	GG
Схема распыления	GG Стандартные/Узкоугольные съемные полноконусные насадки
Рабочее давление	от 0,5 до 25 бар
Размер входной резьбы	1/8'-2'
Скорость потока	0,32-1780 л/мин
Угол распыления	15°-120°
Приложение	Покрытие, смазка, химическое нанесение; Охлаждение, увлажнение, увлажнение; Чистка, стирка, полоскание; Борьба с пылью, пожаротушение
Срок поставки	4 дня после подтверждения оплаты
Оплата	Western Union, Paypal, T/T, Visa, наш банковский счет, онлайн-платеж

Общие приложения

● Очистка от глубокой дальности или турбулентности, вызванной струей.

● Внутреннее охлаждение и очистка труб.

● Охлаждение перегретым паром.

Особенности дизайна

Функции:

● Ударная поверхность имеет круглую форму, а узкий угол распыла составляет от 15 до 30° при давлении 3 бар.

● При той же скорости потока ударная сила на единицу площади может быть намного выше.

● Уникальная конструкция лезвий обеспечивает превосходный контроль и равномерное распределение струи.

● G,GG Съемная насадка и лопатка для легкого доступа и очистки.

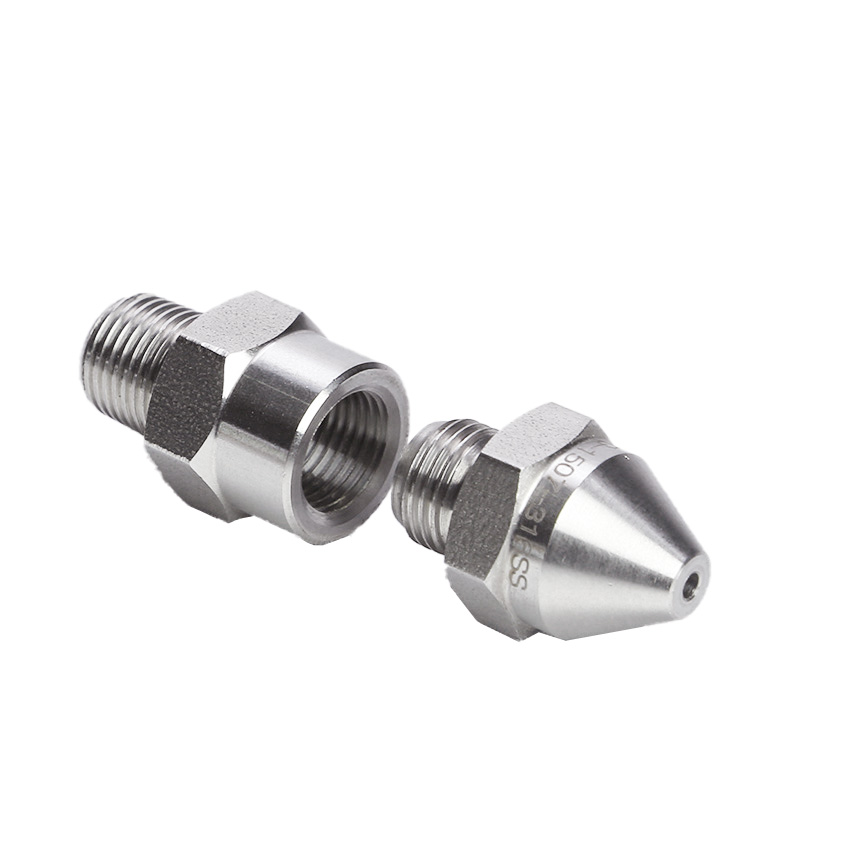

● Модель GG-W оснащена съемными наконечниками и лопастями, что позволяет легко снимать и заменять насадки.

Данные о производительности

Стандартный угол

Размер нити	Код потока	Диаметр отверстия.(мм)	Максимальный диаметр отверстия свободного прохода (мм)	Скорость потока (л/мин)
				1 (галлон США) = 3,785 л; 1 (британский галлон) = 4,546 л
				0,5 бар	0,7 бар	1,5 бар	2 бар	3 бар	4 бар	5 бар	6 бар	7 бар	10 бар	1,5 бар
1/8 дюйма	1	0.79	0.64		0.38	0.54	0.62	0.74	0.85	0.94	1	1.1	1.3	58°
	1.5	1.2	0.64	0.49	0.57	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65°
	2	1.2	1	0.65	0.76	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50°
	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.1	3.9	65°
	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50°
	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84°
	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65°
	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74°
1/4 дюйма	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50°
	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67°
	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.6	11.8	12.8	13.7	16.2	74°
	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50°
	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67°
3/8 дюйма	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80°
	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90°
	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50°
	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67°
1/2 дюйма	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75°
	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91°
	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94°
3/4 дюйма	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50°
	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70°
	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92°
1 дюйм	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50°
	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68°
	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81°
	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90°
1 1/4 дюйма	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92°
	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50°
	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67°
	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70°
	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80°
1 1/2 дюйма	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93°
	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50°
	16	12.7	8.7	62	72	102	116	140	160	178	193	210	245	74°
	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76°
	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94°
2 дюйма	17	12.7	11.1	65	76	108	124	149	170	189	205	220	260	50°
	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74°
	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77°
	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80°
	50	23.8	14.3	192	225	320	365	440	500	560	610	650	770	85°
	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100°

Узкий угол

15 градусов

Размер нити	Код потока	Диаметр отверстия.	Скорость потока (л/мин)										Угол распыления
			1 (галлон США) = 3,785 л; 1 (британский галлон) = 4,546 л										Угол распыления
			0,7 бар	1,5 бар	2 бар	3бар	4бар	5 бар	6бар	7бар	10 бар	20 бар	3бар	7бар
1/8 дюйма	1507	1.6	1.3	2	2.3	2.8	3.2	3.6	3.9	4.2	5	7.1	15°	15°
1/8 дюйма	1514	2.4	2.7	3.9	4.5	5.5	6.4	7.1	7.8	8.4	10.1	14.3	15°	15°
1/4 дюйма	1530	3.2	5.7	8.4	9.7	11.8	13.7	15.3	16.7	18.1	22	31	15°	15°
3/8 дюйма	1550	4.4	9.5	14	16.1	19.7	23	25	28	30	36	51	15°	15°
1/2 дюйма	1590	5.6	17.2	25	29	36	41	46	50	54	65	92	15°	15°
3/4 дюйма	15150	7.5	29	42	48	59	68	76	84	90	108	153	15°	15°
1 дюйм	15280	9.9	53	78	90	111	128	143	156	169	200	285	15°	15°
1 1/4 дюйма	15430	12.3	82	120	139	170	196	220	240	260	310	440	15°	15°
1 1/2 дюйма	15630	15.1	120	176	205	250	290	320	350	380	455	640	15°	15°
2 дюйма	151150	20.2	220	320	370	455	530	590	640	700	830	1170	15°	15°
2 1/2 дюйма	15280	24.6	335	490	570	690	800	890	980	1060	1260	1780	15°	15°

30 градусов

Размер нити	Код потока	Диаметр отверстия.	Скорость потока (л/мин)										Угол распыления
			1 (галлон США) = 3,785 л; 1 (британский галлон) = 4,546 л										Угол распыления
			1 бар	2 бар	3бар	4бар	5 бар	6бар	7бар	10 бар	15 бар	20 бар	1,5 бар
1/8 дюйма	3001.4	0.79	0.32	0.45	0.55	0.64	0.71	0.78	0.84	1	1.2	1.4	30°
	3002.5	0.79	0.57	0.81	0.99	1.1	1.3	1.4	1.5	1.8	2.2	2.5	30°
	3004	1.2	0.91	1.3	1.6	1.8	2	2.2	2.4	2.9	3.5	4.1	30°
	3007	1.6	1.6	2.3	2.8	3.2	3.6	3.9	4.2	5	6.2	7.1	30°
1/4 дюйма	3009	2	2.1	2.9	3.6	4.1	4.6	5	5.4	6.5	7.9	9.2	30°
3/8 дюйма	3014	2.4	3.2	4.5	5.5	6.4	7.1	7.8	8.4	10.1	12.4	14.3	30°
1/2 дюйма	3030	3.2	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	26	31	30°
3/4 дюйма	3050	4.4	11.4	16.1	19.7	23	25	28	30	36	44	51	30°
1 дюйм	3070	5.2	16	23	28	32	36	39	42	50	62	71	30°
1 дюйм	30100	6.4	23	32	39	46	51	56	60	72	88	102	30°
1 1/4 дюйма	30150	7.5	34	48	59	68	76	84	90	108	132	153	30°
1 1/4 дюйма	30200	8.7	46	64	79	91	102	112	121	144	177	205	30°
1 1/2 дюйма	30250	9.5	57	81	99	114	127	140	151	180	220	255	30°
1 1/2 дюйма	30300	10.3	68	97	118	137	153	167	181	220	265	305	30°
2 дюйма	30350	11.1	80	113	138	160	178	195	215	255	310	360	30°
	30400	11.9	91	129	158	182	205	225	245	290	355	410	30°
	30500	13.5	114	161	197	230	255	280	305	360	445	510	30°
2 1/2 дюйма	30600	14.7	137	193	235	275	305	335	365	435	530	620	30°
	30700	15.9	160	225	280	320	360	390	425	510	620	720	30°
	301000	19.1	230	325	395	455	510	560	610	720	890	1020	30°
	301100	19.8	250	355	435	510	560	620	670	800	970	1120	30°
	301200	20.6	275	390	475	550	620	670	730	870	1060	1230	30°
