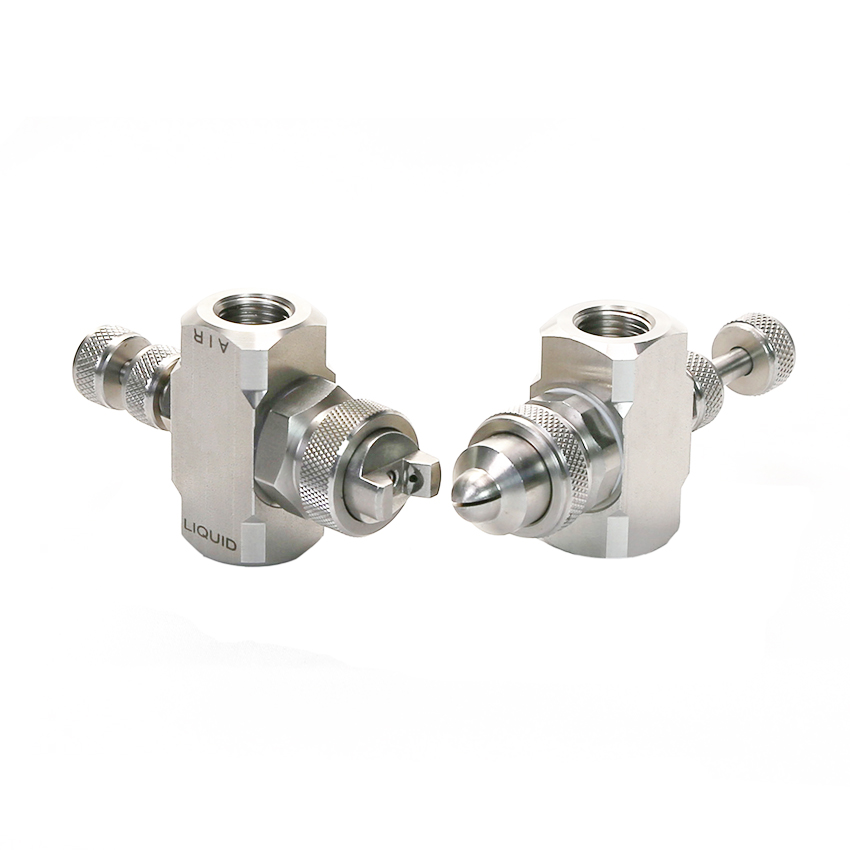

Регулируемая форсунка с плоским вентилятором и внешним смешиванием

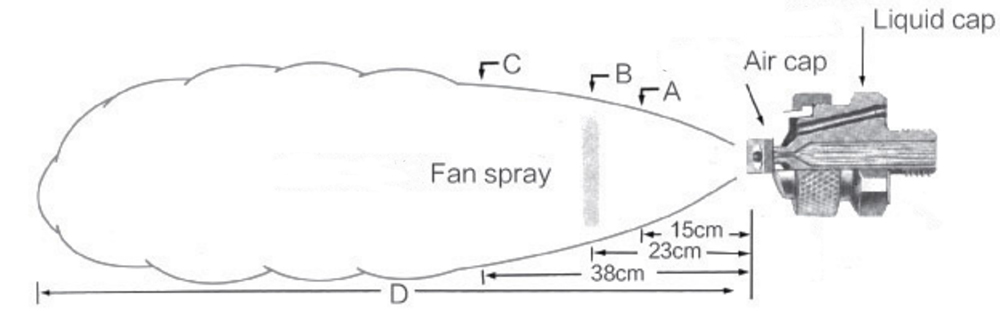

Контролировать изменения с помощью внешней смеси для изменения давления газа без потока жидкости.Для плоскоструйного распыления размеры «A» «B» и «C» представляют собой ширину распыла на расстоянии от сопла, как показано на рисунке. Общее расстояние распыления проекции распыления от сопла до максимального. точка рассеивания обозначена буквой «D».При использовании системы подачи жидкости под давлением жидкость подается в сопло под давлением. Жидкость и сжатый воздух или газ смешиваются снаружи для получения полностью распыленного распыления.

Материал

● Нержавеющая сталь

штат:



Запрос цены

Описание продукта

Регулируемая форсунка с плоским вентилятором и внешним смешиванием

Контролировать изменения с помощью внешней смеси для изменения давления газа без потока жидкости.Для плоскоструйного распыления размеры «A» «B» и «C» представляют собой ширину распыла на расстоянии от сопла, как показано на рисунке. Общее расстояние распыления проекции распыления от сопла до максимального. точка рассеивания обозначена буквой «D».При использовании системы подачи жидкости под давлением жидкость подается в сопло под давлением. Жидкость и сжатый воздух или газ смешиваются снаружи для получения полностью распыленного распыления.

Описание
Модель	ЙН
Тип	Adjustable
Схема распыления	Плоский вентилятор
Рабочее давление	от 2 до 3 бар
Угол распыления	от 30 до 110 градусов
Приложение	• Увлажнение • Смазка пресс-формы • Распыление впрыска • Дезинфекция и стерилизация воздуха. • Покрытие, охлаждение, увлажнение •Охлаждение газа • Запотевание, запотевание •Пылеподавление
Срок поставки	5 дней после подтверждения оплаты
Оплата	Western Union, Paypal, T/T, Visa, наш банковский счет, онлайн-платеж

Общие приложения

• Увлажнение

• Смазка пресс-формы

• Распыление впрыска

• Дезинфекция и стерилизация воздуха.

• Покрытие, охлаждение, увлажнение

•Охлаждение газа

• Запотевание, запотевание

•Пылеподавление

Особенности дизайна

Функции:

● Плоско-вентиляторные форсунки с внешним смешиванием распыляют воздух или газ для тонкого плоскоструйного распыления или туманообразования.

● Принцип давления жидкости с внешним смешиванием жидкостей.

● Нежный внешний вид.

● Точная скорость потока

● Равномерное распределение

● Рабочее давление воздуха и жидкости обычно составляет 2–3 бар.

● Регулируемый расход позволяет выбирать различную производительность.

● Плоские распылительные форсунки с внешним смешиванием обеспечивают независимое управление жидкостью, распыляющим воздухом и давлением воздуха вентилятора для точной настройки скорости потока, размера капель, распределения распыления и покрытия.

Аксессуары

Скобка

Соединение для крепления на стене

Винт Роб

Данные о производительности

Спрей настраивать Нет.	Жидкостная крышка и Воздушная крышка №.	Емкость жидкости (л/ч) и Производительность по воздуху (л/мин)									Расстояние распыления
		0,7 бар ( Жидкость)			1,5 бар ( Жидкость)			4бар ( Жидкость)			Расстояние распыления
		Давление воздуха (бар)	Воздух емкость	Емкость жидкости	Давление воздуха (бар)	Воздух емкость	Емкость жидкости	Давление воздуха (бар)	Воздух емкость	Емкость жидкости	Воздух давление (бар)	Давление жидкости (бар)	D （м)


СУЭ15Б	Жидкостная крышка 1650 / Воздушная крышка 67228-45°	0.7	31.2		1.4	45.3		2.8	73.6		0.2	0.2	0.9
		1.05	39.6		1.75	53.8		3.5	85.0		1.05	0.2	1.2
		1.4	45.3		2.1	59.5		4.2	102		1.4	0.35	1.2
		1.78	53.8	5.3	2.8	73.6	7.8	4.9	119	11.0	1.4	1.4	1.5
		2.1	59.4		3.5	85.0		5.3	127.5		1.75	0.7	1.5
		2.8	73.6		4.2	102		5.6	139		2.8	1.4	1.8
		3.5	85.0		5.6	139		6.3	159		4.9	2.8	2.4
СУЭ18Б	Жидкостная крышка 1650 / Воздушная головка 62240-60°										0.4	0.3	1.2
		0.4	25		0.6	28		0.7	34		0.6	0.7	1.8
		0.6	28		0.7	34		1.1	45		0.6	1.5	1.8
				5.3			7.8			11.0	1.1	1.5	2.4
		0.7	34		1.1	45		1.8	62		1.4	1.5	2.7
		0.85	40		1.4	54		2.5	79		1.1	2.0	2.6
											1.4	3.0	2.7
СУЭ15А	Жидкостная крышка 2050 / Воздушная головка 62240-45°	1.05	39.6		1.75	53.8		3.15	82		0.35	0.2	1.0
		1.4	45.3		2.1	59.4		3.5	85		1.4	0.2	1.7
		1.75	53.8		2.8	73.6		4.2	102		1.75	0.35	1.8
		21	59.4	8.3	3.5	85.0	12.5	4.9	119	16.6	1.75	1.4	2.1
		2.8	73.6		4.2	102		5.25	127		2.1	0.7	1.8
		3.5	85.0		4.9	119		6.3	159		3.5	1.4	2.4
		4.2	102		6.3	159		6.7	164		5.3	2.8	3.0
СУЭ18А	Жидкостная крышка 2050 / Воздушная головка 62240-60°										0.7	0.3	1.5
		0.6	28		0.7	34		1.1	45		1.1	0.7	2.1
		0.7	34		1.4	54		1.4	54		0.7	1.5	1.8
				8.3			12.5			17.2	1.4	1.5	2.4
		1.1	54		2.1	71		2.1	71		2.5	1.5	3.0
		1.4	57		2.5	79		2.5	79		1.8	2.0	2.7
											1.8	3.0	2.9
ГУП15	Жидкостная крышка 2850 / Воздушная крышка 67228-45°	1.4	45.3		2.5	68		3.5	85		0.7	0.2	1.2
		1.72	53.8		2.8	73.6		4.2	102		1.75	0.2	1.8
		2.1	59.4		3.5	85.0		4.9	119		2.1	0.35	1.8
		2.8	73.6	15.9	4.2	102	23	5.3	127	33	2.5	1.4	1.8
		3.5	85.0		4.9	119		5.6	139		2.8	0.7	2.3
		4.2	102		5.6	139		6.3	159		4.2	1.4	3.0
		4.9	119		6.3	159		7.0	176		5.3	2.8	4.0
ГУП18	Жидкостная крышка 2850 / Воздушная головка 62240-60°										0.6	0.3	1.8
		0.4	25		0.7	34		1.4	54		0.6	0.7	1.5
		0.6	28		0.85	40		1.8	62		0.7	1.5	1.8
				15.9			23			33	1.1	1.5	2.1
		0.7	34		1.1	45		2.1	71		1.4	1.5	2.4
		0.8	40		1.4	54		2.5	79		1.8	2.0	2.7
											2.1	3.0	2.9
СУЭ25Б	Жидкостная крышка 1650 / Воздушная крышка67228-45°	1.4	116		2.5	178		3.2	212		0.7	0.2	1.7
		1.8	139		2.8	195		3.5	232		1.8	0.2	2.7
		2.1	156		3.5	227		3.9	255		2.1	0.35	3.0
		2.5	178	25	4.2	266	37	4.2	275	52	2.5	0.7	3.5
		2.8	195		4.9	312		4.9	314		2.5	1.4	3.7
		3.5	227		5.6	360		5.6	360		4.2	1.4	4.3
		4.2	266		6.3	411		6.3	111		4.9	2.8	4.9
СУЭ28Б	Жидкостная крышка 1650 / Воздушная головка 62240-60°										1.4	0.3	3.8
		1.4	156		2.1	210		3.2	285		2.1	0.7	4.3
		2.1	210		2.8	260		4.2	360		2.1	1.5	4.0
				25			37			52	3.2	4.5	4.6
		2.5	235		3.5	310		5.3	430		4.2	4.5	5.2
		2.8	260		4.2	360		5.6	455		3.9	2.0	4.6
											4.2	3.0	4.9
СУЭ25А	Жидкостная крышка 2050 / Воздушная крышка 67228-45°	1.8	139		2.8	195		3.5	232		0.7	0.35	2.1
		2.1	156		3.2	212		4.2	275		1.8	0.7	3.0
		2.5	178		3.5	227		4.9	314		2.5	1.4	3.4
		2.8	195	33	4.2	266	48	5.3	340	68	2.8	1.4	3.8
		3.5	227		4.9	312		5.6	360		2.8	1.4	4.0
		4.2	166		5.6	360		6.3	411		4.2	2.1	4.9
		4.9	312		6.3	411		6.6	428		5.3	2.8	5.8
СУЭ28А	Жидкостная крышка 2050 / Воздушная головка 62240-60°										1.1	0.2	3.5
		1.1	130		2.5	235		3.5	310		1.8	0.7	3.0
		1.8	184		3.2	285	48	4.6	380		2.5	1.5	3.8
				33						68	3.2	1.5	4.3
		2.5	235		3.9	330		6.0	475		4.2	1.5	4.9
		2.8	260		4.2	360		6.7	525		4.2	2.0	5.0
											4.9	3.0	4.0
ГУП28	Жидкостная крышка 2850 / Воздушная крышка 67228-45°										2.1	0.3	3.0
		1.8	184		3.2	285		5.3	430		2.8	0.7	4.0
		2.1	210		3.5	310		6.0	475		3.2	1.5	4.3
				68			100			141	4.6	1.5	4.9
		2.8	260		4.9	405		6.7	525		5.6	1.5	5.8
		3.2	285		5.9	455		7.0	550		3.9	2.0	4.3
											6.3	3.0	5.8
ГУП25	Жидкость кепка 2850 / Воздушная головка 62240-60°	2.5	178		3.2	212		3.9	255		1.0	0.2	2.7
		2.8	195		3.5	227		4.2	275		2.1	0.2	3.0
		3.2	212		3.9	246		4.6	297		2.8	0.35	3.5
		3.5	227	68	4.2	266	100	4.9	314	141	3.2	1.4	3.7
		4.2	266		4.9	312		5.6	360		3.5	0.7	4.0
		4.9	312		5.6	360		6.3	411		4.2	1.4	4.3
		5.6	360		6.3	411		7.0	453		5.6	2.8	5.9
СУЭ45Б	Жидкостная крышка 60150 / Воздушная крышка 200278-45°	2.5	300		3.9	410					1.8	0.2	3.0
		2.8	330		4.2	445					2.8	0.2	3.4
		3.2	355		4.6	480					2.8	0.3	4.0
		3.5	380	68	4.9	529	100				3.5	0.7	4.3
		3.9	410		5.3	265					3.9	1.5	4.6
		4.2	445		5.6	600					4.2	1.0	4.7
		4.9	520		6.3	685					4.9	1.5	5.5
СУЭ45А	Жидкостная крышка 80150 / Воздушная крышка 200278-45°	3.9	410		4.9	520					2.1	0.2	3.5
		4.2	445		5.3	565					3.2	0.2	4.3
		4.6	480		5.6	600					3.9	0.3	4.9
		4.9	520	119	6.0	640	175				4.9	0.7	5.5
		5.3	565		6.3	685					4.9	1.5	5.5
		5.6	600								5.3	1.0	5.8
		6.3	685								5.6	1.5	6.1
ГУП45	Жидкостная крышка 100150 / Воздушная крышка 200278-45°	4.6	480		5.6	600					2.8	0.2	4.6
		4.9	520		6.0	640					3.9	0.2	4.9
		5.3	565		6.3	685					4.6	0.3	5.2
		5.6	600	192			280				5.3	0.7	5.5
		6.0	640								5.6	1.0	5.2
		6.3	685								5.6	1.5	5.8
											6.0	1.5	6.1
